Конфигуратор КОДИС

Конфигуратор контроллера телемеханики КОДИС, иконка

Программа Конфигуратор контроллера КОДИС предназначена для настройки контроллеров КОДИС-1206 и КОДИС-1206КД, работающих в качестве нижнего уровня системы сбора данных. Конфигуратор позволяет выбрать тип контроллера линейки КОДИС, для которого создаётся конфигурация. При считывании конфигурации программа автоматически определяет тип контроллера.

Дополнительно программа позволяет преобразовывать конфигурацию из одного типа контроллера КОДИС в другой, автоматически перестраивая структуру конфигурации.

Основные функции программы:

  • считывание настроек контроллера из файла или FLASH-памяти контроллера и представление их в удобном для просмотра и редактирования виде;
  • изменение параметров, добавление новых и удаление ненужных портов, или создание новой конфигурации контроллера;
  • сохранение настроек в файле или запись их во FLASH-память контроллера.

Программа предназначена для работы под ОС Windows. Минимально необходимая конфигурация системы для работы программы соответствует требованиям к ОС.

Настройка контроллера выполняется с использованием диалоговых форм, имеющих интуитивно понятный интерфейс.

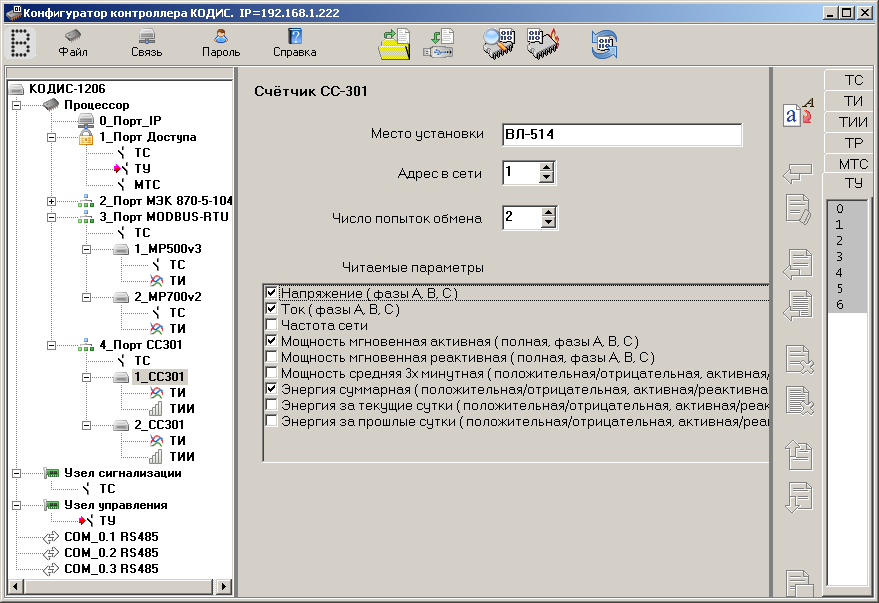

 Конфигуратор контроллера телемеханики КОДИС, главное окно

Все сигналы, с которыми работает контроллер, отображаются в общем хранилище. Хранилище разбито на 6 вкладок по типам сигналов: ТС, ТИ, ТУ, ТИИ, ТР, МТС.

Изначально сигналам назначается шаблонное имя, отображающее его источник: №порта.№устройства.имя_сигнала, однако любой сигнал может быть переименован при необходимости. Каждое имя должно быть уникально в пределах своего типа.

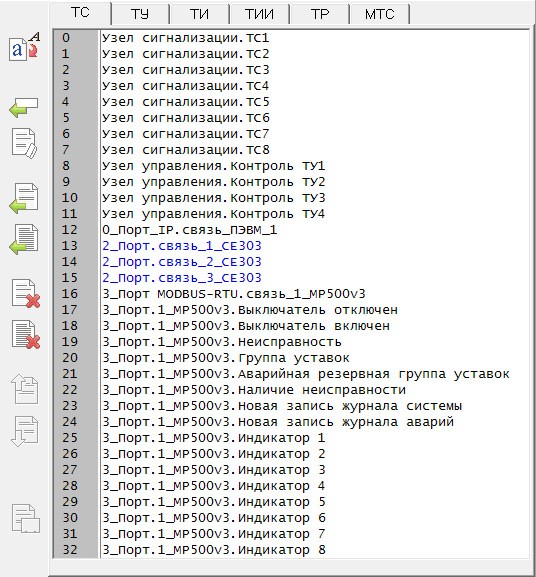

 Конфигуратор контроллера КОДИС, Хранилище

В конфигурации могут быть настроены следующие типы программных портов:

  • Порт IP  (Internet Protocol) предназначен для организации связи по сети Ethernet. Связь осуществляется по протоколу МЭК 870-5-104 с OPC-сервером на ПЭВМ;
  • Порт Доступа предназначен для выбора входов активации тревоги и занесения номеров ключей доступа. Порт позволяет получать номера ключей доступа, приложенных к контроллеру КОДИС;
  • Порт связи с ПУ (пункт управления) предназначен для связи с верхним уровнем. Связь осуществляется по протоколу МЭК 870-5-101;
  • Порт MODBUS-RTU  предназначен для связи с распределенными блоками по протоколу MODBUS-RTU. Порт позволяет подключать до 255 устройств;
  • Порт MODBUS-TCP  предназначен для связи с распределенными блоками по протоколу MODBUS-TCP. Порт позволяет подключать до 255 устройств;
  • Порт опроса КП  предназначен для связи с распределенными блоками по протоколу МЭК 870-5-101. Порт позволяет подключать до 255 устройств;
  • Порт МЭК 870-5-103  предназначен для связи с распределенными устройствами по протоколу МЭК 870-5-103. Порт позволяет подключать до 255 устройств;
  • Порт МЭК 870-5-104 (RS) предназначен для связи с верхним уровнем через GPRS-модем по стыку RS-485;
  • Порт электронного счётчика СС-301 предназначен для обеспечения связи с электронными счётчиками "Гран-Электро СС-301".  Связь  происходит  по стыку RS-485;
  • Порт электронного счётчика СЕ-303 предназначен для обеспечения связи с электронными счётчиками "Энергомера" "CЕ-301" и "CЕ-303".  Связь  происходит  по стыку RS-485.
  • Порт точного времени позволяет синхронизировать внутреннее время контроллера по протоколу SNTP.
  • Порт автоматики выполняет пользовательский алгоритм созданный в Редакторе локальной автоматики.

Конфигуратор поставляется с подробной контекстно-зависимой справочной системой, содержащей как подробную техническую информацию о контроллере, так и инструкции по настройке компонентов.
