Назначение
Контроллеры программируемые «ДЕКА» являются многофункциональными, интеллектуальными программируемыми контроллерами и предназначены для создания децентрализованных и территориально-распределенных, а также локальных систем сбора данных и управления на объектах тепло и электроэнергетики, коммунального и других отраслей народного хозяйства.
Контроллеры могут использоваться в качестве системы нижнего уровня (контролируемые пункты КП) при построении систем диспетчерского контроля и управления.
Конструкция
Контроллеры выполнены в виде моноблочной конструкции монтируемой на DIN-рейку.
Разъёмы портов связи и питания расположены на лицевой поверхности контроллера, что увеличивает удобство работ при монтаже контроллера в шкаф с другим оборудованием.
Все порты RS-485 содержат отдельные индикаторы приёма и передачи разных цветов, что улучшает визуальную диагностику работы контроллера.
Для питания контроллера используют внешний преобразователь с выходным напряжением 24 Вольта постоянного тока.
Клеммы подключения цепей питания обеспечивают подключением проводов сечением до 2,5 мм2.
Технические характеристики

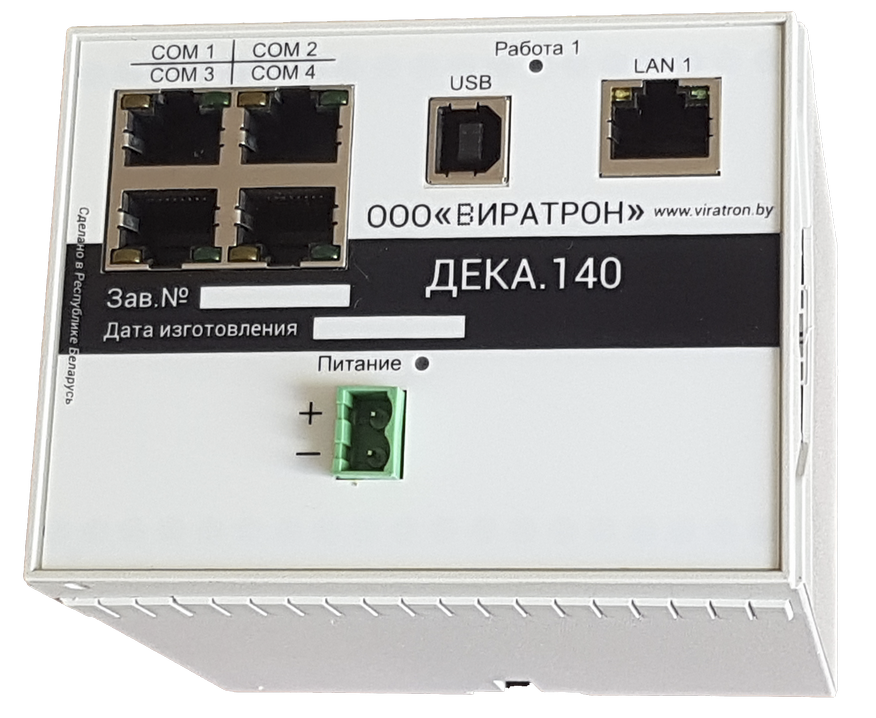

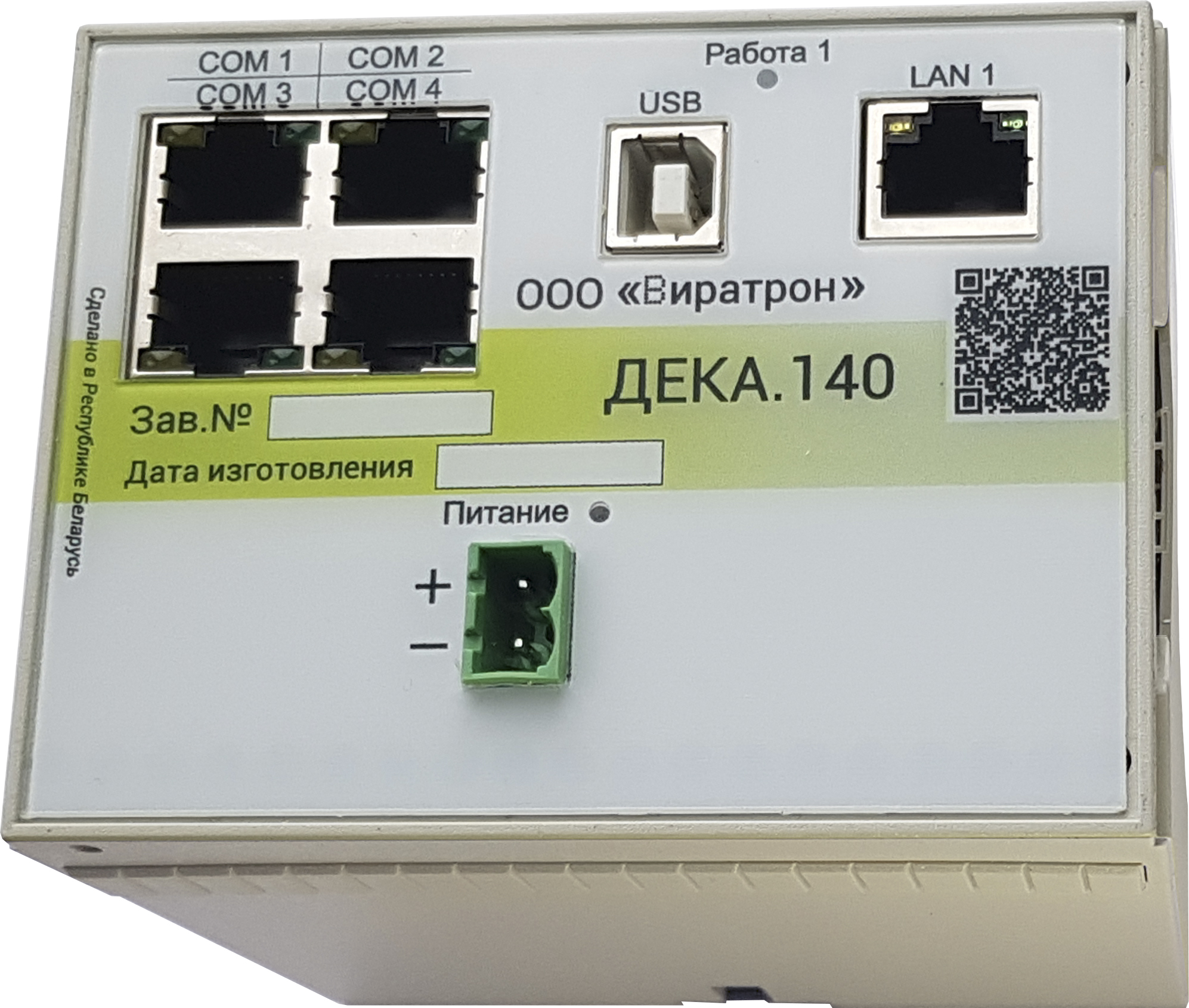

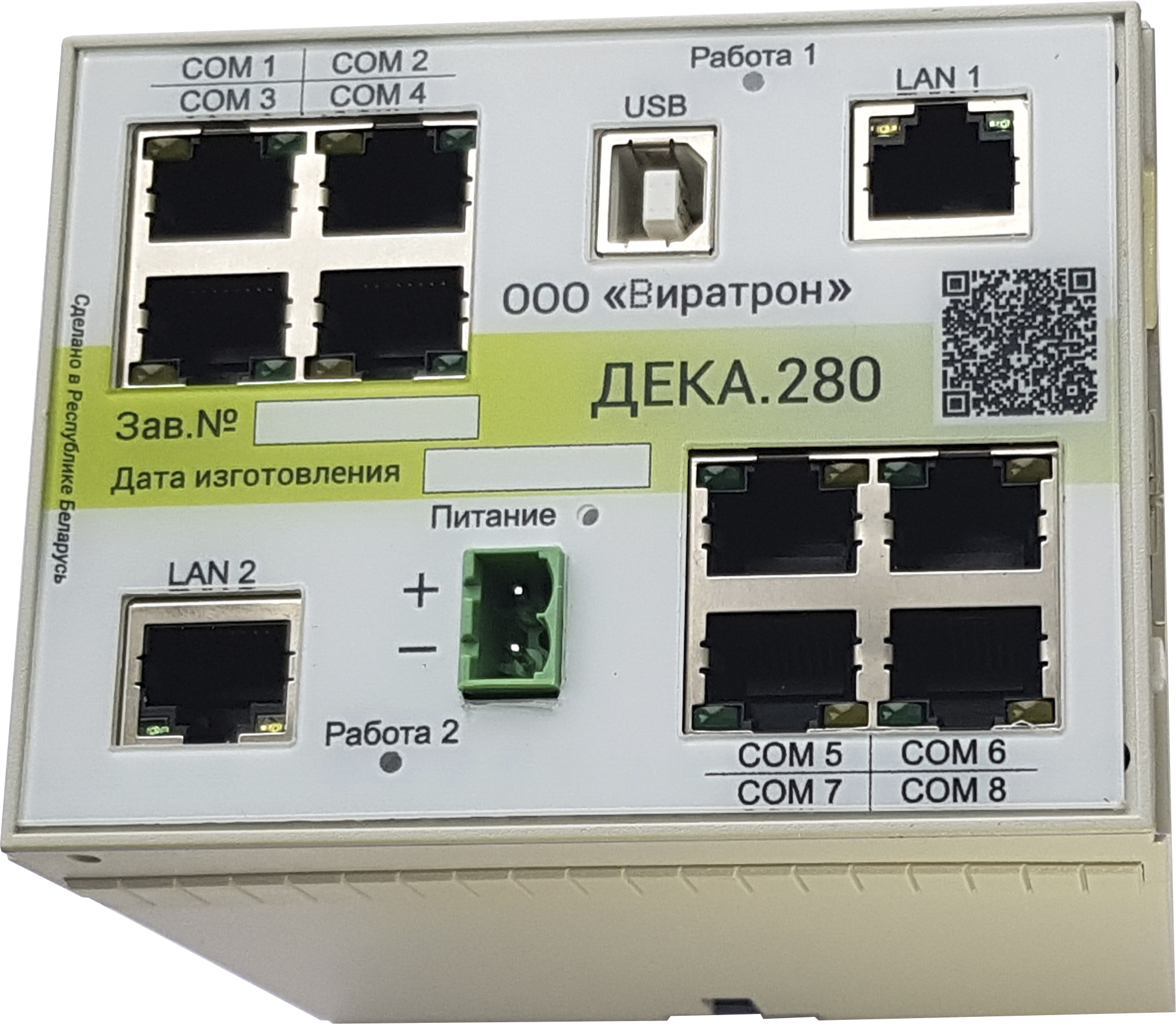

Контроллер выпускается в виде 2х модификаций: ДЕКА.280 и ДЕКА.140. Модификации различаются только количеством доступных интерфейсов. Отличий по функциональным возможностям и количеству обрабатываемой информации нет.
| Наименование показателя | Значение показателя | |
|
ДЕКА.280
|
ДЕКА.140
|
|
| Количество портов RS-485 | 8 | 4 |
| Количество портов Ethernet 10/100 Мбит/с | 2 | 1 |
| Количество портов USB | 1 | |
| Суммарное количество обрабатываемых параметров | 4096 | |
| Номинальное напряжение питания постоянного тока | 24 В | |
| Потребляемая мощность не более | 6 ВА | |
| Масса не более | 0,3 кг | |
| Температурный диапазон | от -40°С до +70°С | |
| Габаритные размеры (ДхШхВ) | 110 х 100 х75 мм | |
Все порты RS-485 содержат драйвера с усиленным выходным сигналом, по сравнению с обычными контроллерами. Что улучшает качество связи на длинных линиях или в условиях промышленных помех.
Программное обеспечение
Программа функционирования контроллера «ДЕКА» работает на основе многозадачной операционной системы реального времени. Она обслуживает обработку прерываний и переключение активации задач в многопоточном приложении.
Программа функционирования контроллера обеспечивает:
- сопряжение с внешними цифровыми устройствами, имеющими интерфейс RS-485 или Ethernet, микропроцессорными защитами, электросчётчиками и т.д.;
- локальную обработку данных: фильтрацию, буферизацию, преобразование и переадресацию;
- буферизацию информации о срабатываниях (до 8 изменений состояния индивидуально по каждому дискретному сигналу);
- сохранение информации о срабатываниях в энергонезависимой памяти (более 400 записей), с выдачей после включения;
- передачу информации на верхние уровни по различным направлениям и в разных протоколах связи;
- передачу сигнализации на верхние уровни с очерёдностью по времени срабатывания сигналов, и с независимой очерёдностью для каждого клиента;
- трансляцию команд управления на внешние устройства;
- синхронизацию времени внешних устройств;
- выполнение задач локальной автоматики IEC 61131-3 (FBD, LD);
- непрерывный контроль состояния аппаратуры;
- встроенное тестовое обеспечение, возможность диагностирования аппаратуры и каналов связи с помощью ПЭВМ.
Контроллер «ДЕКА.280» содержит два независимых сетевых порта, и поддерживает работу как в разных подсетях с разными IP адресами, так и работу с одинаковым IP адресом для обоих портов.
Поддерживаемые протоколы связи: МЭК-60870-5-101, МЭК-60870-5-103, МЭК-60870-5-104, MODBUS-RTU, MODBUS-ТСР, СС-301, СЕ301/303.
Контроллер «ДЕКА» поддерживает установку внутренних часов от внешних источников точного времени по протоколам МЭК 60870-5-104, МЭК 60870-5-101, SNTP.
Для добавления к контроллеру «ДЕКА» дискретных каналов рекомендуется использовать внешние модули МДС-24, МРК-12 и МДК-24.
Реализована поддержка удалённого доступа к внешним приборам (счётчикам, микропроцессорным терминалам РЗА и т.д.) сторонними программами. Контроллер позволяет транслировать запросы, приходящие по сети Ethernet, в порты связи по интерфейсу RS-485. Это позволяет получить полный доступ к устройствам, в том числе производить настройку, диагностику и считывать с них архивные данные и с помощью специализированного ПО.
Для защиты интерфейсов контроллера RS-485 от перенапряжения рекомендуется использовать Модуль защиты от перенапряжения МЗП-485, обладающей функцией PowerCross.
Настройка, диагностика и особенности
Настройка конфигурации и диагностика работы контроллера осуществляется с ПК под ОС Windows, подключённого к контроллеру по любому порту Ethernet или USB.
Настройку контроллера выполняют с помощью программы «Конфигуратор ДЕКА». Программа содержит удобный интерфейс и справочную систему. Принцип работы программы и функциональные возможности по настройке контроллера совпадают с ПО «Конфигуратор МИКРО КП32». Конфигуратор позволяет создавать списки опрашиваемых устройств и их настройки, заполнять читаемые адреса данных из готовых шаблонов, задавать имена всем собираемым параметрам, задавать индивидуальные настройки для каждого параметра и т.д. Дополнительно Конфигуратор содержит базовые возможности диагностики текущего состояния обрабатываемых сигналов. ПО «Конфигуратор ДЕКА» поставляется бесплатно.
Для диагностики контроллера применяют программу «Диагностика ДЕКА». Программа содержит удобный интерфейс и справочную систему. Принцип работы программы и функциональные возможности аналогичны ПО «Диагностика МИКРО». При использовании программы диагностики пользователю доступны расширенные возможности анализа работы контроллера и системы в целом, включая такие функции как просмотр текущей работы всех задач контроллера, статистики работы по всем портам, наличия связи с внешними устройствами и их ретроспективы обмена пакетами с расшифровкой посылок согласно протокола связи. ПО «Диагностика ДЕКА» поставляется бесплатно.
Актуальные версии программ доступны для скачивания зарегистрированным пользователям.
Конфигурирование контроллера возможно при питании от компьютера по кабелю USB, без подключения основного питания. Порт USB удобен для диагностики контроллера на объекте, поскольку при прямом подключении не требуется указывать сетевой адрес контроллера.
