Расширяемый сервер телемеханики КОМПАКТ построен по модульному принципу. В состав сервера входят: несущий каркас, блоки питания, плата центрального процессора и платы ввода-вывода, работающие на системной шине CompactPCI.



Каркас ADLINK cPCIS-1102

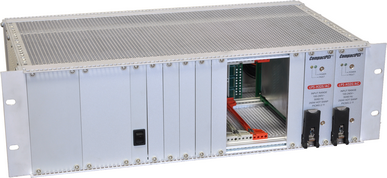

Каркас сервера телемеханики КОМПАКТ ADLINK cPCIS-1102

В каркасе 2 места для установки блоков питания и 8 посадочных мест для плат.

Один слот (самый правый, на фото он выделяется красным цветом направляющих) является системным и выделен для установки платы процессора. Таким образом, в максимальной конфигурации сервер может содержать плату процессора и 7 плат ввода-вывода.

Каркас имеет размеры и крепёжные элементы, рассчитанные на монтаж в стандартную 19-дюймовую стойку. Высота каркаса — 3U.

Каркас выполнен из алюминия. В комплекте имеются планки-заглушки для закрытия неиспользуемых слотов и обеспечения сплошного экрана.

Количество слотов: 8
Габаритные размеры: 482 х 133 х 250 мм
Источники питания: 2шт. с резервированием и возможностью "горячей замены"
Мощность источников: 2 х 250 Вт
Напряжение питания: ~230 В
Код для заказа: ADLINK cPCIS-1102



Плата процессора Advantech MIC-3325

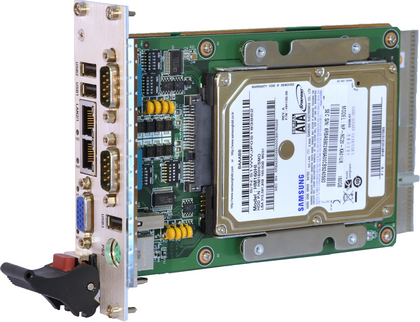

Плата процессора Advantech MIC-3325 сервера телемеханики КОМПАКТ

Плата имеет 2 порта Ethernet 10/100/1000 Мбит/с, позволяющие физически отделить сеть сбора данных от сети передачи данных. Оба порта имеют индикаторы подключения кабеля и активности.

Разъем для карты памяти CompactFlash позволяет установить всё программное обеспечение, включая настроечные файлы, на отдельный носитель, и быстро заменять процессор в случае необходимости.

Место для монтажа винчестера или SSD типоразмера 2,5" c интерфейсом SATA позволяет создать ёмкое хранилище для долгосрочного хранения журналов событий и архивов данных.

Плата имеет средства для создания локального рабочего места: порты для подключения монитора (VGA), клавиатуры и мыши (PS/2 и USB).

В состав платы входит сторожевой таймер для защиты от программных "зависаний".



Тип процессора: Intel Atom N455
Тактовая частота: 1,66 ГГц
ОЗУ: 2Гб DDR3-800
Порты RS-232: 2шт. 600...115200 бит/с
Порты Ethernet: 2шт. 10/100/1000 Мбит/с
Хранение данных: CompactFlash, HDD, SSD
Дополнительные порты: VGA, PS/2, 3xUSB
Код для заказа: MIC-3325



Плата дискретного ввода/вывода Advantech MIC-3756

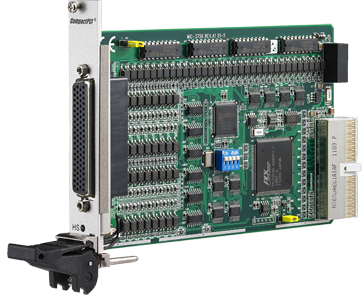

Плата дискретного ввода/вывода Advantech MIC-3756 сервера телемеханики КОМПАКТ

Плата для ввода/вывода дискретных сигналов с гальванической (оптоэлектронной) развязкой входных цепей от внутренней схемы контроллера.

Содержит 32 входа и 32 выхода, выведенные на общий разъём на лицевой панели.

Для непосредственного подключения датчиков и исполнительных цепей используют промежуточный кабель PCL-10178-1E (длиной 1 м) и клеммную плату ADAM-3978-AE, которая монтируется на DIN-рейку 35 мм.

Плата содержит 4-позиционный переключатель для установки идентификтора платы, перемычку для установки состояния выходных контактов при "горячем" сбросе (начальное/не менять) и перемычку для выбора типа входных сигналов (напряжение/"сухой контакт").

Количество каналов ввода: 32
Количество каналов вывода: 32
Гальваническая развязка: не менее 2500 В
Диапазон входного напряжения: ±10...±50 В
Коммутируемое напряжение: 5...40 В
Ток нагрузки: до 200 мА
Код для заказа: MIC-3756



Плата последовательных портов MIC-3611

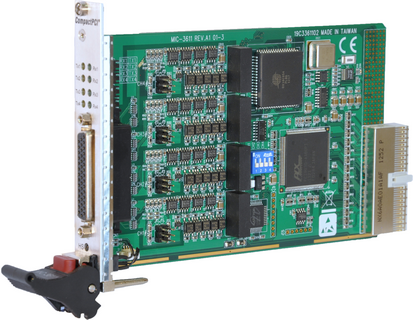

Плата последовательных портов MIC-3611 сервера телемеханики КОМПАКТ

Порты: RS-485
Количество каналов: 4
Скорость передачи данных: 600...115200 бит/с
Гальваническая развязка линии: не менее 2500 В
Индикация: раздельная приёма и передачи, по каждому каналу
Код для заказа: MIC-3611
