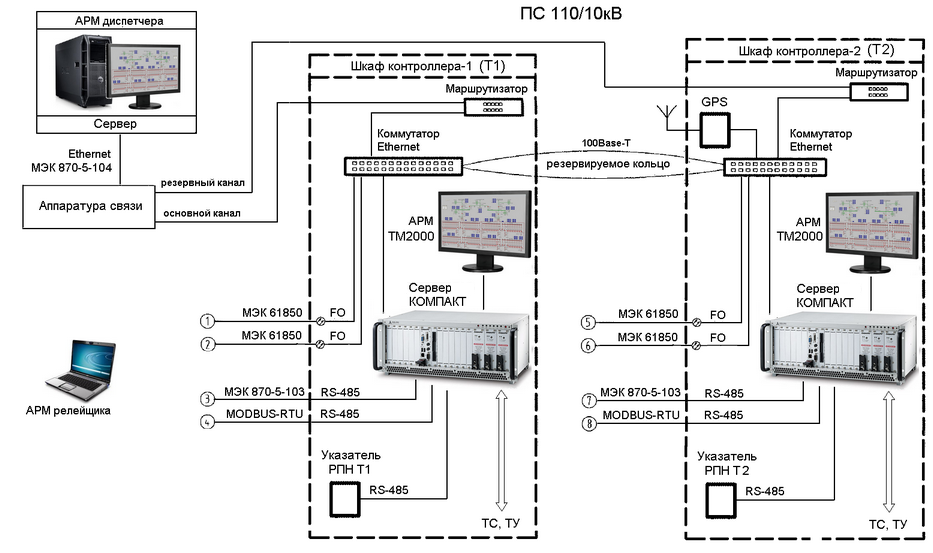

Вариант построения системы телемеханики на базе серверов КОМПАКТ показан на структурной схеме:

Структура системы телемеханики на базе контроллера КОМПАКТ

Общие сведения

В качестве объекта установки выбрана электрическая подстанция напряжением 110/10 кВ. Подстанция содержит два трансформатора напряжения: Т1 и Т2. Для обслуживания каждого трансформатора установлен отдельный шкаф телемеханики. Расширяемый сервер телемеханики КОМПАКТ смонтирован в шкафу вместе со связным оборудованием.

Организация сбора и передачи данных

Собранные каждым сервером данные поступают на верхний уровень по двум независимым каналам связи. Выдача данных производится через маршрутизатор в протоколе МЭК 870-5-104. На верхнем уровне приём данных осуществляется центральным сервером. АРМ диспетчера отображает данные на мнемосхеме программы ТЕЛЕМОНИТОР-2000.

Сервер телемеханики КОМПАКТ производит опрос установленных плат дискретного ввода-вывода, от которых получает данные о состоянии сигнализации. С помощью этих же плат выдаёт команды управления на промежуточные реле-повторители. Каналы дискретного ввода плат могут использоваться для контроля выдачи управления.

Внешние устройства с интерфейсом связи RS-485 подключены к многопортовым платам последовательной связи, установленным в сервере телемеханики КОМПАКТ, через устройства грозозащиты. Опрос внешних устройств осуществляется по протоколам MODBUS–RTU или МЭК 870-5-103.

Линии связи от устройств, поддерживающих протокол МЭК 61850, подключены к оптическим преобразователям, установленным в шкафу сервера. Далее данные через коммутатор поступают в сервер телемеханики КОМПАКТ. Для обработки этих данных в сервере установлен дополнительный OPC-сервер протокола МЭК 61850. Наличие двух сетевых интерфейсов в контроллере позволяет отделить технологическую сеть, по которой идёт обмен данными в протоколе МЭК 61850, от сети передачи данных на верхний уровень.

Обмен собранными данными между серверами осуществляется через коммутаторы. Для повышения надёжности связь может быть организована по топологии «резервируемое кольцо».

Рабочие места специалистов

Для обслуживания и настройки сервера телемеханики КОМПАКТ организовано рабочее место: к серверу подключен монитор и клавиатура с мышью. Настройка производится путём настройки необходимых OPC-серверов. В качестве АРМ Телемеханика в сервере установлена мини-SCADA на основе программы ТЕЛЕМОНИТОР-2000, которая отображает текущее состояние объекта на графических мнемосхемах.

При необходимости система может быть дополнена АРМом релейщика на основе ноутбука с установленным комплектом программ «Монитор РЗА».

Поддержка точного времени

Синхронизация контроллеров осуществляется от источника точного времени, синхронизированного по сигналам точного времени от спутников системы GPS или ГЛОНАСС. Синхронизация осуществляется по протоколу SNTP.
