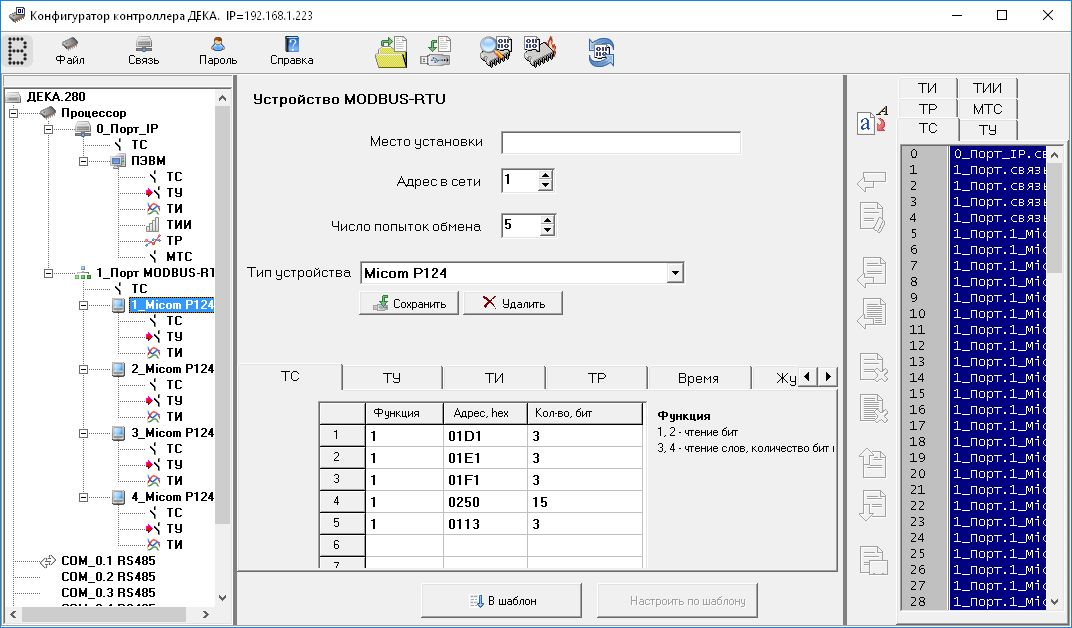

Программа Конфигуратор контроллера ДЕКА предназначена для настройки контроллеров ДЕКА. Конфигуратор позволяет выбрать модель контроллера, для которого создаётся конфигурация. При считывании конфигурации программа автоматически определяет тип контроллера.

Основные функции программы:

• считывание настроек контроллера из файла или FLASH-памяти контроллера и представление их в удобном для просмотра и редактирования виде;
• изменение параметров, добавление новых и удаление ненужных портов, или создание новой конфигурации контроллера;
• сохранение настроек в файле или запись их во FLASH-память контроллера.

Программа предназначена для работы под ОС Windows. Минимально необходимая конфигурация системы для работы программы соответствует требованиям к ОС.

Настройка контроллера выполняется с использованием диалоговых форм, имеющих интуитивно понятный интерфейс.

Конфигуратор поддерживает настройку логических портов контроллера:

• Порт IP (ПЭВМ, сервер МЭК 870-5-104) предназначен для связи с верхним уровнем по сети Ethernet и OPC-сервером на ПЭВМ.
• Порт локальной автоматики (формат FBD) выполняет пользовательский алгоритм созданный в Редакторе локальной автоматики.
• Порт дискретной логики (формат LD) предназначен для логических вычислений на основе дискретных сигналов.
• Порт связи с ПУ (сервер: МЭК 870-5-101) предназначен для связи с верхним уровнем по сети RS-485.
• Порт опроса КП (клиент: МЭК 870-5-101) предназначен для связи с внешними устройствами по сети RS-485.
• Порт UNIO предназначен для опроса модулей МДС-24, МДК-24 и МРК-12.
• Порт опроса MODBUS-RTU(клиент) предназначен для связи с распределенными устройствами по сети RS-485.
• Порт опроса MODBUS-TCP(клиент) предназначен для связи с распределенными устройствами по сети Ethernet.
• Порт опроса МЭК 870-5-103(клиент) предназначен для связи с устройствами РЗА.
• Порт электронного счётчика СС-301 (клиент) предназначен для связи с электронными счётчиками "Гран-Электро СС-301".
• Порт электронного счётчика СЕ-303 (клиент) предназначен для связи с электронными счётчиками "Энергомера" "CЕ-301" и "CЕ-303".
• Порт точного времени (NTP клиент) позволяет синхронизировать внутреннее время контроллера по протоколу SNTP.

Все данные, которые контроллер собирает с внешних датчиков через платы ввода-вывода, сохраняются во внутреннем общем Хранилище в виде параметров сигналов. Параметры разделены на шесть независимых типов: ТС, ТУ, ТИ, ТИИ, ТР и МТС. Хранилище содержит отдельные списки параметров для каждого типа сигнала. В списки хранилища заносятся все параметры сигналов в контроллере, собранные со всех плат и портов. В контроллере принята система адресации параметров сигналов, основанная на имени параметра.

Конфигуратор поставляется с подробной контекстно-зависимой справочной системой, содержащей как подробную техническую информацию о контроллере, так и инструкции по настройке компонентов.
