Программа МЭК 60870-6/TASE.2 ОРС-сервер применяется в системах автоматизированного диспетчерского управления (АСДУ), АСУ ТП и АСКУЭ в качестве компонента доступа к данным удаленного сервера сбора данных (в терминологии МЭК: ICC - Inter Control Center) по протоколу ICCP (Inter Control Center Communication Protocol).  Протокол базируется на спецификации MMS (ISO 9506-1 and ISO 9506-2) и  функционирует в сетях передачи данных на базе на транспортного протокола TCP/IP. Программа подключается в качестве клиента к серверам ICCP.

Программа позволяет принимать и обрабатывать информацию c различных серверов, подключенных через один, либо разные сетевые интерфейсы. Для каждого сервера, программа выполняет процедуру открытия соединения, обеспечивает процедуру обмена информацией, включая операции чтения, записи, подписку на отчеты. Программа контролирует соединение с сервером и выполняет процедуру переустановки соединения после сбоя. Данные, полученные от устройств становятся доступными приложениям-клиентам посредством стандартного ОРС-интерфейса.

Сервисные функции

  • обеспечивает средства для создания и редактирования конфигурации системы, ее удобное графическое представление в виде дерева, диалоговые окна для настройки параметров.

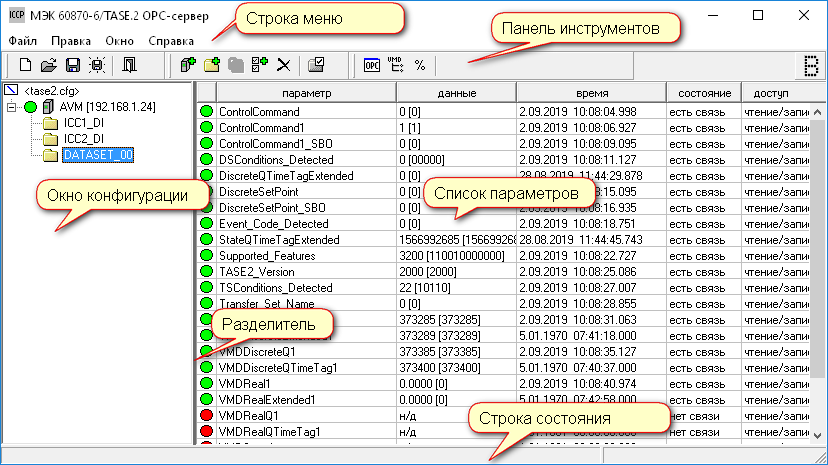

  • отображение в процессе работы состояния связи и фактических значений параметров.
  • загрузку структуры устройства непосредственно с сервера с использованием сервисов протокола ICCP
  • визуализацию структуры адресного пространства виртуального сервера, включая значения параметров в реальном времени
  • ведение статистики по каждому открытому соединению

Программа реализует интерфейс IOPCBrowseServerAddressSpace, что позволяет клиентским приложениям использовать визуальные диалоги для выбора тэгов.

Настройка программы

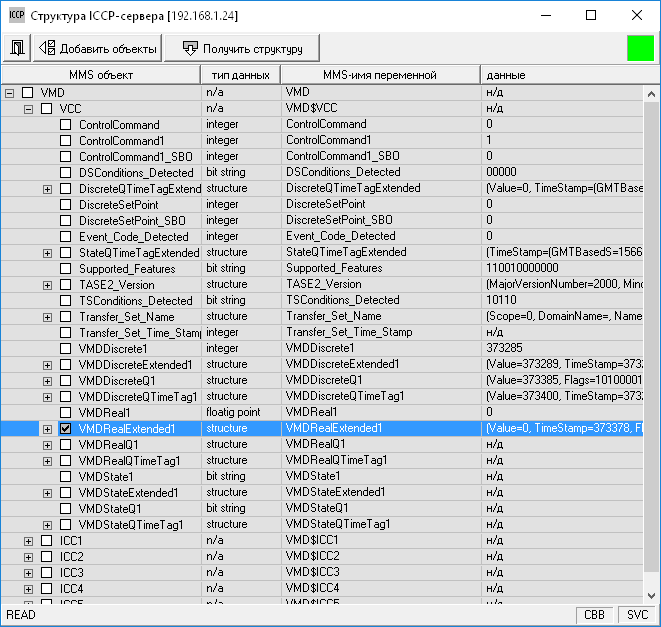

При настройке программы создаётся список серверов протокола ICCP. Для каждого сервера при помощи сервисов протокола ICCP автоматически загружается его структура. Выборочно параметры устройства при настройке заносятся в произвольном порядке в созданные группы тегов. Эти теги будут доступны клиентским приложениям.

Имеется возможность автоматизировать создание групп тегов путем составления групп из списка параметров объектов DataSet, настроенных в устройстве.

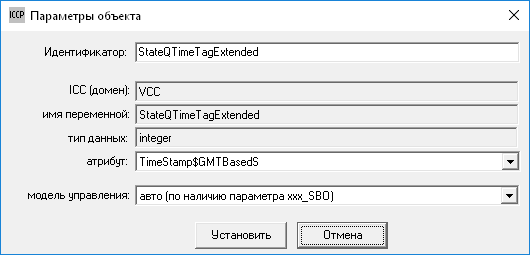

Для  каждого тега можно выбрать выводимый атрибут и модель управления:

Структура устройства

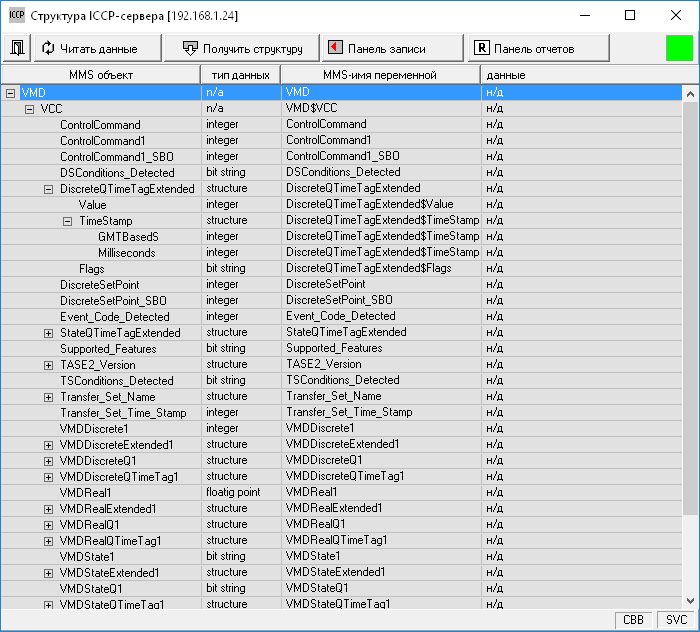

Программа позволяет представить внутреннюю структуру сервера виде дерева, узлами которого являются виртуальные ICC - центры (домены), объекты данных и их атрибуты:

В окне структуры в реальном масштабе времени выводятся изменения атрибутов данных. Имеется возможность выполнить чтение выбранного параметра, либо целиком узла (группы данных). Панель записи позволяет выполнить запись значения в выбранный параметр.

Панель отчетов

Панель отчетов показывает список задействованных отчетов (Reports) и их состояние (инициализирован, получены данные, время последнего получения):

Программа реализует интерфейс IOPCBrowseServerAddressSpace, что позволяет клиентским приложениям использовать визуальные диалоги для выбора тегов.

Программа снабжена развитой контекстно-зависимой системой помощи.
