Энергобаланс-ОРС

ОРС-сервер Энергобаланс-OPC  предназначен для применения в системах  сбора  данных и диспетчерского управления объектами энергетической отрасли в качестве инструмента для организации технического учета электроэнергии.

Программа позволяет организовать простой технический учет энергии на основании расчёта потребления энергии по разности показаний. Кроме этого, если Программа функционирует в составе программно-технического комплекса (ПТК) ВИРАТРОН, то в ней имеется возможность организовать полноценный учёт энергии за счёт опроса архивных данных непосредственно с приборов учёта. Для работы данной функции Программы необходимо использование соответствующего оборудования и ПО устройств телемеханики как на нижнем, так и на верхнем уровне системы сбора. Это позволяет получать достоверные данные учёта даже при временном отсутствии канала связи.

Программа формирует расчётные параметры: текущая мощность, потребление за текущие и прошедшие сутки, месяц, получас по каждой точке учёта. Предусмотрен также расчёт данных за произвольный период, установленный оператором. Также в Программе предусмотрена возможность организации в реальном времени таких расчётов, как суммарное потребление по объекту, баланс энергии, потерь и т.д. Это дает возможность с известной степенью точности контролировать систему сбора данных и отслеживать в реальном  времени отклонения от нормальной схемы.

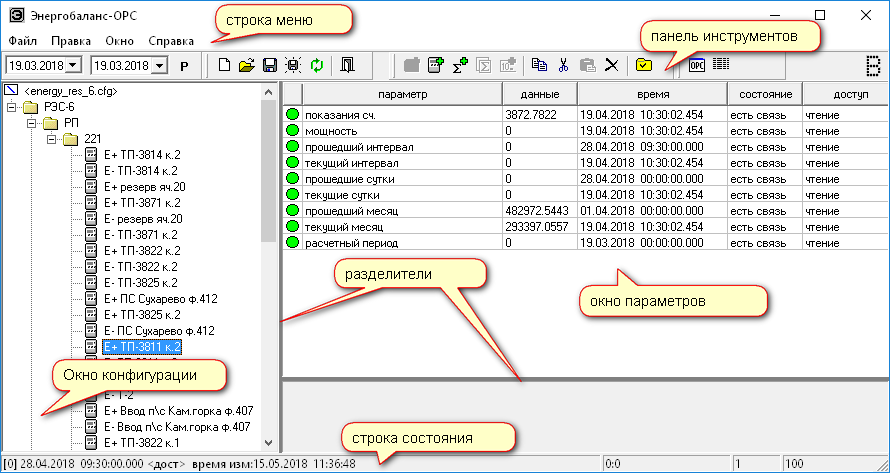

Энергобаланс-ОРС главное окно

Программа одновременно является ОРС-сервером (источником данных) и ОРС-клиентом (приёмником данных). В качестве ОРС-клиента, программа получает данные от первичных источников — ОРС-серверов, являющихся, как правило, драйверами аппаратных средств. Источниками данных являются показания приборов учёта. В качестве ОРС-сервера, Программа является источником данных для приложений-клиентов, таких как SCADA-системы, программы архивирования данных, построения графиков и отчётов и т.д. Клиентским приложениям Программа выдаёт данные о накопленной энергии, потребления за период и значения расчётных параметров.

Программа реализует ряд сервисных функций:

  • просмотр архива показаний счётчиков, включая добавление значений в ручном режиме;
  • просмотр посуточных и помесячных графиков потребления;
  • контроль обмена сообщениями со счётчиками (режим опроса);
  • выдача произвольного запроса информации на счётчик;
  • чтение мгновенных значений (токи, напряжения, мощности, коэфф.мощности по фазам) со счётчика;
  • отображение векторных диаграмм токов и напряжений по мгновенным значениям;
  • чтение журналов событий счётчика СС-301.

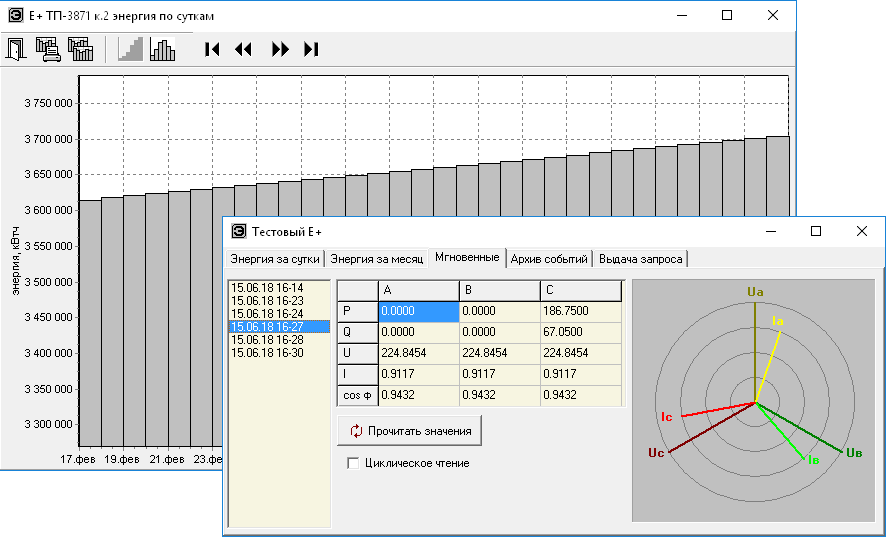

 Энергобаланс-ОРС формы вывода данных

Для доступа клиентских приложений к сохраненным данным энергоучёта может быть применён ОРС-сервер доступа к историческим данным ПО "Энергобаланс OPCHDA-cервер".

Программа имеет дополнительные средства для интеграции с ПО SCADA ТЕЛЕМОНИТОР-2000. С этой целью поставляется библиотека динамической компоновки Energy.dll, которая является встраиваемым приложением, реализующим интерфейс оператора SCADA-системы к функциям программы Энергобаланс-ОРС. Формат хранения данных данных энергоучёта совпадает с форматом хранения ретроспективных данных объекта "Аналоговый вход" ПО SCADA ТЕЛЕМОНИТОР-2000, поэтому для работы с данными ЭУ могут использоваться штатные средства SCADA-системы, включая утилиты ТМ-Ретро, ТМ-Отчет, ТМ-Архив.

Программа в полностью соответствует промышленному стандарту OPC (OLE for Process Control) Data Access Custom Interface ver.2.04, © OPC Foundation.

Программа реализует интерфейс IOPCBrowseServerAddressSpace, что позволяет клиентским приложениям использовать визуальные диалоги для выбора тегов.

Программа снабжена развитой контекстно-зависимой системой помощи.
