Программа Расчетный модуль "СЕТЬ" (далее Программа) предназначена для применения в диспетчерского управления объектами энергетической отрасли в качестве инструмента для построения цифровой модели электрической сети и решения с ее использованием расчетных задач.
Программа включает средства для конструирования модели электрической сети, задания последовательности электрических соединений и поддержания топологии сети в актуальном состоянии. В программе предусмотрено хранение текущего положения коммутационных аппаратов, состояний источников напряжения и наложенных заземлений.
Программа осуществляет в реальном масштабе времени расчет (обход) сети и в зависимости от исходных данных формирует данные о заземленных участках сети, участках, находящихся под напряжением и отключенных от источника. Полученные данные могут быть использованы приложениями, осуществляющими визуализацию для наглядного отображения состояния электрической сети.
Программа реализует следующие функции:

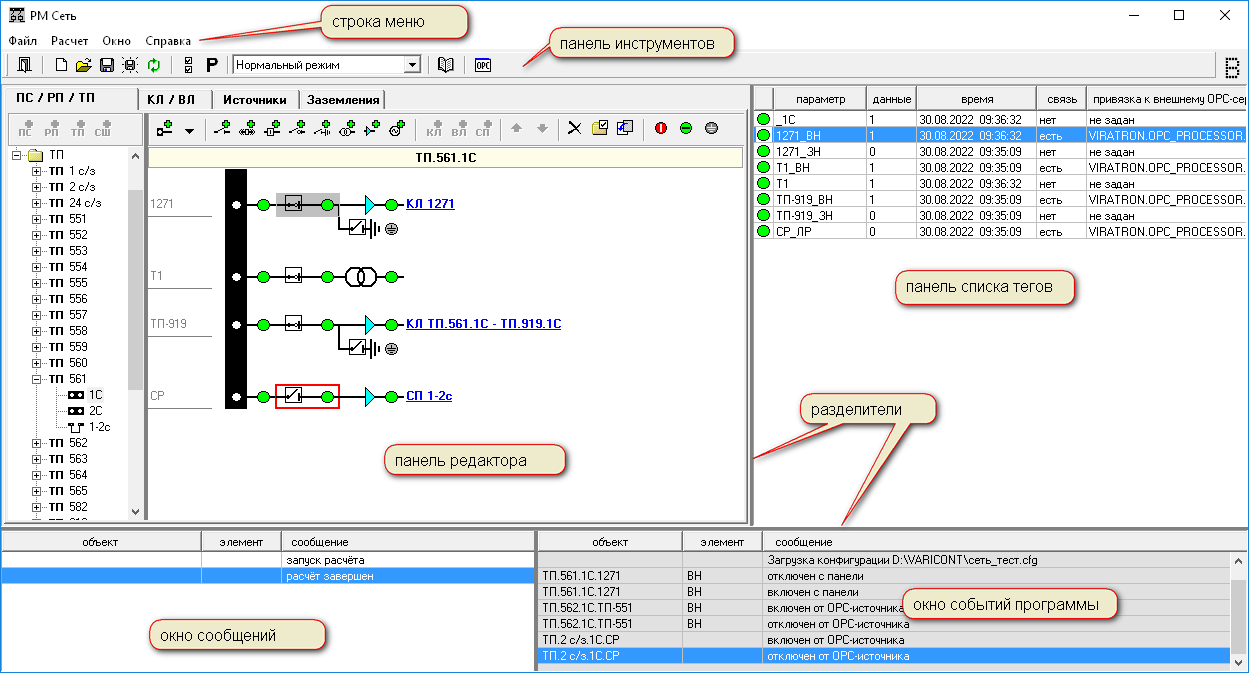

- удобный графический конструктор, позволяющий создавать схемы соединений любой сложности и представлять их в наглядном графическом виде, что позволяет избежать большого количества ошибок при настройке
- использование шаблонов типовых последовательностей соединений элементов
- возможность привязки состояния элемента сети к источнику или приемнику данных на внешнем ОРС-сервере
- структурирование и упорядочение объектов электрической сети
- удобная навигация по электрической схеме сети, переход с секции шин на линию и наоборот
- режим проверки модели сети, включая первичную проверку соединений, наличие привязки к внешнему ОРС-серверу, быстрый поиск элемента
- отображение в реальном времени положения коммутационных аппаратов, наличия напряжения на секциях шин и линиях электропередач, заземленных участков сети
- сохранение в файлах текущего состояния сети и его загрузка для анализа
- диагностические сообщения при проведении расчета (подача напряжения на заземленный участок, подача напряжения от двух разных источников)
- специальный режим расчета - режим "подсветки" источников, позволяющий на клиентском приложении получить наглядную картину, от какого источника напряжения запитан каждый участок сети
- сообщения о событиях (переключениях коммутационных аппаратов, включения/отключения источников напряжения, наложении заземлений)
- хранение журнала событий
Программа одновременно является ОРС-сервером (источником данных) и ОРС-клиентом (приемником данных). В качестве ОРС - клиента, Программа может получать данные от первичных источников - ОРС-серверов, являющихся, как правило, драйверами аппаратных средств. В качестве ОРС-сервера, Программа является источником данных для приложений-клиентов, таких как программы отображения, архивирования данных, построения сводок и отчетов и т.д.
Модель электрической сети, реализованная в Программе, состоит из набора элементов, таких как секции шин, коммутационные аппараты, заземляющие ножи, трансформаторы, секционные перемычки, участки кабельных и воздушных линий.
Элементы сети соединяются друг с другом в определенной последовательности, соответствующей реальному физическому соединению. Все элементы разделены на две группы:
1. Относящиеся к оборудованию подстанций (РП, ТП)

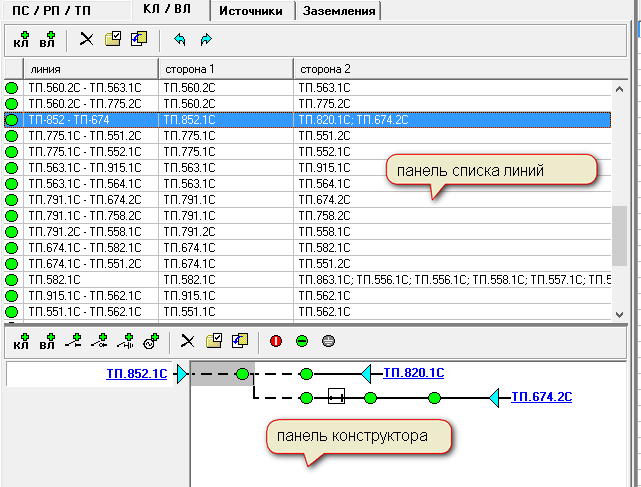

2. Относящиеся к линиям электропередач
Отдельным видом элементов являются источники напряжения. В качестве источника может выступать генератор, а также перетоки из смежных сетей за пределами схемы. Если схема ограничена сетью 6-10кВ, то внешним источником для нее будет ввод 10кВ от понижающего трансформатора, хоть он и расположен в пределах той же подстанции.
Схема соединений элементов ПС, РП, ТП создаётся при помощи графического редактора, который позволяет оператору контролировать правильность схемы визуально.
Аналогичным образом создаются схемы линий электропередач. Каждая линия может иметь сложную, разветвленную структуру, схема соединений которой также создается при помощи графического редактора
