Сервер телемеханики КОМПАКТ работает под управлением многозадачной операционной системы Windows Embedded Standard.

Программное обеспечение представляет собой набор OPC-серверов. Каждый ОРС-сервер выполняет одну задачу. Передача данных между ОРС-серверами происходит по OPC-технологии. Каждый ОРС-сервер содержит встроенные средства как для конфигурирования, так и для диагностирования в процессе текущей работы.

Доступ к OPC-серверам для настройки сервера телемеханики возможен при помощи подключенных монитора, клавиатуры и мыши, либо по локальной сети через организацию удалённого рабочего стола.



OPC-серверы

OPC-серверы, входящие в комплект поставки расширяемого сервера телемеханики КОМПАКТ:

MIC-3756 OPC-сервер Работа с платами ввода-вывода MIC-3756, сбор ТС, выдача ТУ
MODBUS-RTU OPC-сервер Опрос устройств по протоколу MODBUS-RTU
МЭК 870-5-101 сервер Выдача информации по протоколу МЭК-60870-5-101
МЭК 870-5-101 OPC-сервер Опрос устройств по протоколу МЭК-60870-5-101
МЭК 870-5-103 OPC-сервер Опрос устройств по протоколу МЭК-60870-5-103
OPC-Процессор Формирование базы данных контроллера, преобразование и переадресация   данных, арифметические и логические вычисления, выдача информации по   протоколу МЭК-60870-5-104



Для сбора данных с устройств по протоколу МЭК 61850, сервер телемеханики КОМПАКТ дополнительно может комплектоваться ПО МЭК 61850 OPC-сервер

Особенностью сервера телемеханики КОМПАКТ является возможность установки других OPC-серверов, в том числе и сторонних производителей. Например это может быть ПО для опроса специализированных устройств или приборов учёта.



АРМ оператора

В качестве АРМ оператора возможна установка SCADA пакета ТЕЛЕМОНИТОР-2000.



Примеры внешнего вида программ

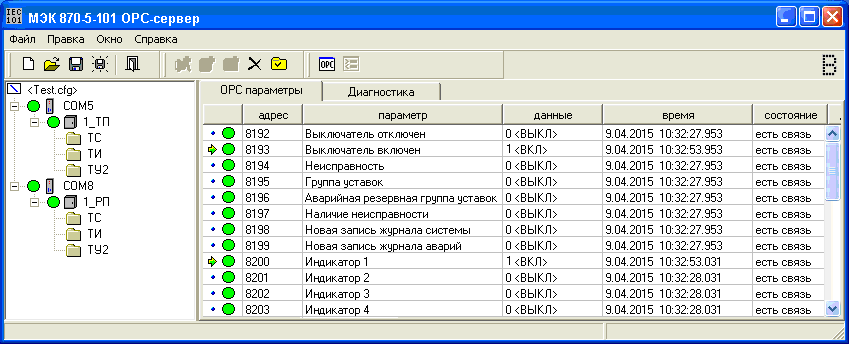

Внешний вид  "МЭК 870-5-101 сервер" с открытой панелью сбора данных:

МЭК 870-5-101 сервер с открытой панелью сбора данных

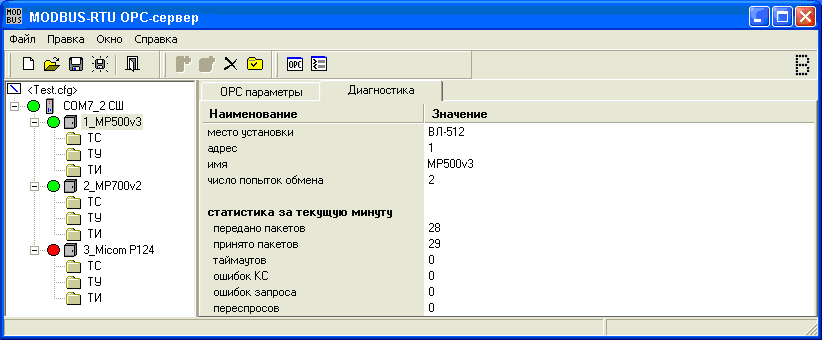

Внешний вид  "MODBUS-RTU OPC-сервер" с открытой панелью диагностики:

MODBUS-RTU OPC-сервер с открытой панелью диагностики
