АРКМЕД OPC-сервер является OPC-сервером доступа к данным. Программа полностью соответствует промышленному стандарту OPC (OLE for Process Control) Data Access Custom Interface ver.2.04, © OPC Foundation.

Программа применяется в системах автоматизированного диспетчерского управления (АСДУ) в качестве драйвера диспетчерского мнемощита.

Программа обеспечивает управление комплексом через один или несколько последовательных портов. Для связи с контроллерами щита необходимо наличие аппаратного преобразователя интерфейса RS-232/RS-485.

Кроме этого, Программа выполняет ряд задач по поддержке работы телемеханики и сервисные функции:

  • обеспечивает средства для создания и редактирования конфигурации системы, ее удобное графическое представление в виде дерева;
  • позволяет создавать типовые шаблоны индикации для элементов;
  • отображает в процессе работы состояния связи с телемеханикой и фактических значений параметров;
  • обеспечивает контроль за работой стыка RS-232: показывает поминутные значения числа принятых и переданных посылок, байтов, ошибок и т.п.;
  • обеспечивает выдачу служебных команд управления щитом (квитирование, управления яркостью и т.д);
  • обеспечивает настройку программы: выбор порта RS-232, скорости обмена, настройку временных интервалов и пр.

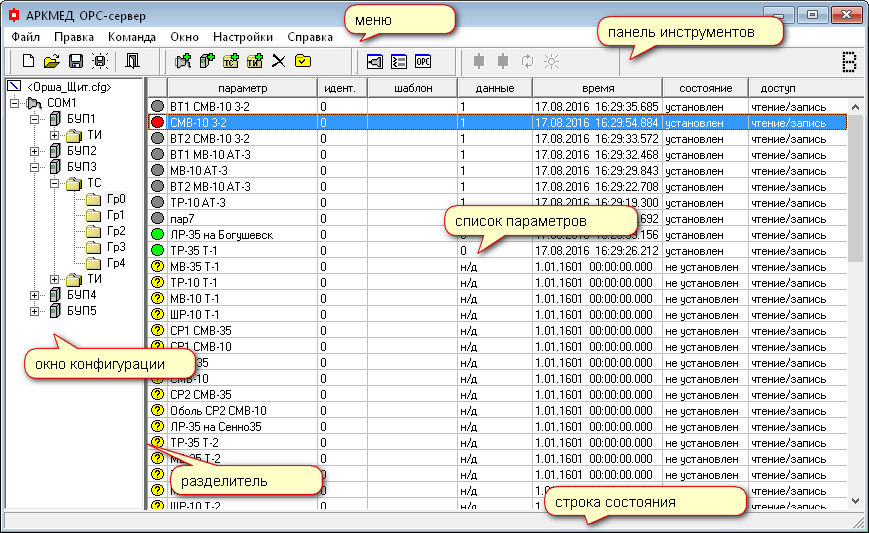

АРКМЕД OPC-сервер

Расширенные схемы управления щитом

Для управления индикацией щита достаточно настроек элементов ТС, ТИ, выполненных при редактировании конфигурации. Для реализации расширенных функций управления щитом в программе предусмотрено создание различных схем (алгоритмов) управления индикацией сигналов на щите.

С этой целью вводятся следующие дополнительные базы данных (БД):

"Режимы работы щита" — список режимов работы щита - произвольный список режимов отображения. Режим работы щита определяется тегом "режим", доступным для записи приложениями-клиентами. Выбор режима работы осуществляется записью клиентом в тег кода соответствующего режима, заданного в БД.

"Шаблоны активных элементов" — произвольный список типов (шаблонов) элементов, например: "разъединители", "выключатели" и т.д. Шаблоны применяются при настройке параметров ТС. Для каждого ТС может задан шаблон из БД. Это позволяет задавать однотипный алгоритм функционирования сразу для группы параметров.

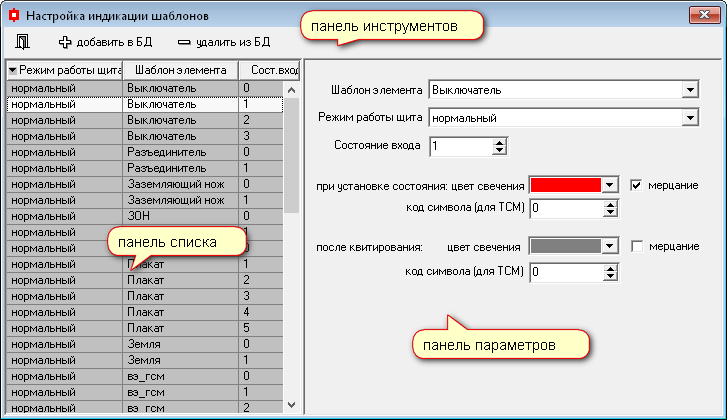

"Таблица настройки индикации" — настраиваемый список возможных вариантов работы индикаторов ТС. Вариант индикации задается совокупностью следующих параметров:

  • режим работы щита (из списка доступных режимов);
  • шаблон элемента (из списка настроенных шаблонов);
  • состояние входа элемента — одно из возможных значений, принимаемых параметром ТС.

Вариант индикации характеризуется цветом свечения индикатора, признаком мерцания и кодом символа (для матричных индикаторов).

Программа реализует интерфейс IOPCBrowseServerAddressSpace, что позволяет клиентским приложениям использовать визуальные диалоги для выбора тегов.

Программа снабжена развитой контекстно-зависимой системой помощи.
