Диагностика контроллера телемеханики МОНО, иконка

Программа Диагностика КОДИС предназначена для диагностики состояния контроллеров серии КОДИС в процессе его реальной работы.



Программа позволяет:

  • посмотреть состояние блоков, подключенных к контроллеру, правильность задания параметров блоков в настройке конфигурации;
  • посмотреть список подключённых клиентов по сети Ethernet;
  • оценить состояние канала связи по качеству приёма сигнала;
  • посмотреть статистику связи;
  • посмотреть принятые и переданные посылки c их расшифровкой;
  • посмотреть сигналы на входах удалённого блока, имитируя (например ТС) на датчике или клеммниках, увидеть, как его принял контроллер, и проверить правильность подключения этого сигнала (тоже самое и для ТИ);
  • выдать команду телеуправления для проверки правильности подключения и срабатывания исполнительных механизмов;
  • проверить данные принятые от внешних приборов;
  • просканировать сеть и вывести список найденных контроллеров с указанием их типов.

Программа предназначена для работы под операционной системой семейства Windows. Минимально необходимая конфигурация компьютера для работы программы соответствует требованиям к ОС.

Программа при подключении к контроллеру считывает его конфигурацию и формирует дерево блоков и соответствующие информационные панели.



Окно поиска позволяет просканировать заданный диапазон IP-адресов и вывести список найденных контроллеров разработки ООО "Виратрон". Окно содержит поля для задания начального и конечного адреса сканирования и таблицу, содержащую список обнаруженных контроллеров.

Диагностика контроллера телемеханики МОНО, окно поиска

Таблица параметров представляет собой таблицу, состоящую из двух колонок. В левом столбце отображается наименование диагностируемой переменной, а справа — её значение. В этот тип окна попадают простые переменные, значения которых можно отобразить в одну строку.

Диагностика контроллера телемеханики МОНО, Таблица параметров

Обычно сначала выводятся переменные, заданные в конфигурации, затем переменные, относящиеся к текущему режиму работы. Далее может быть выведена статистика работы за текущую и прошлую минуты, как в данном примере. Набор выводимых переменных индивидуален для каждого типа диагностируемого объекта и может меняться в разных версиях ПО контроллера.



Окно посылок выводит одномоментный срез накопленных посылок или накопление текущих посылок. Основная часть окна выводит строки, содержащие принятые и переданные посылки, а так же неправильные, например принятые с ошибкой. Посылки могут быть выведены в текстовом (расшифрованном) виде или в 16-ричном. Список может содержать около 100 посылок. Последняя посылка располагается в конце списка.

Диагностика контроллера телемеханики МОНО, окно посылок

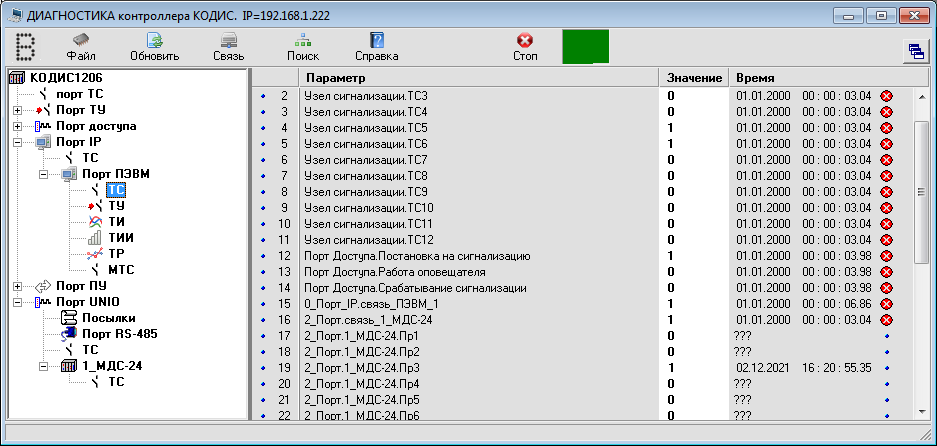

Информация с узлов, имеющих собственные данные, выводится в виде списка сигналов.  Данные хранятся в памяти процессора и периодически обновляются. Для каждого узла выводятся только те списки параметров, которые у него имеются.

Диагностика контроллера телемеханики МОНО, список сигналов

Программа снабжена подробной, контекстно-зависимой системой помощи.
