Иконка Конфигуратора модуля управления доступом

Программа Конфигуратор модуля управления доступом предназначена для настройки модуля управления доступом.



Основные функции программы:

  • считывание настроек контроллера из файла или FLASH-памяти модуля и представление их в удобном для просмотра и редактирования виде;
  • изменение параметров, добавление новых и удаление ненужных портов, или создание новой конфигурации;
  • сохранение настроек в файле или запись их во FLASH-память модуля.

Программа предназначена для работы под ОС Windows. Минимально необходимая конфигурация системы для работы программы соответствует требованиям к ОС.

Настройка модуля выполняется с использованием диалоговых форм, имеющих интуитивно понятный интерфейс.

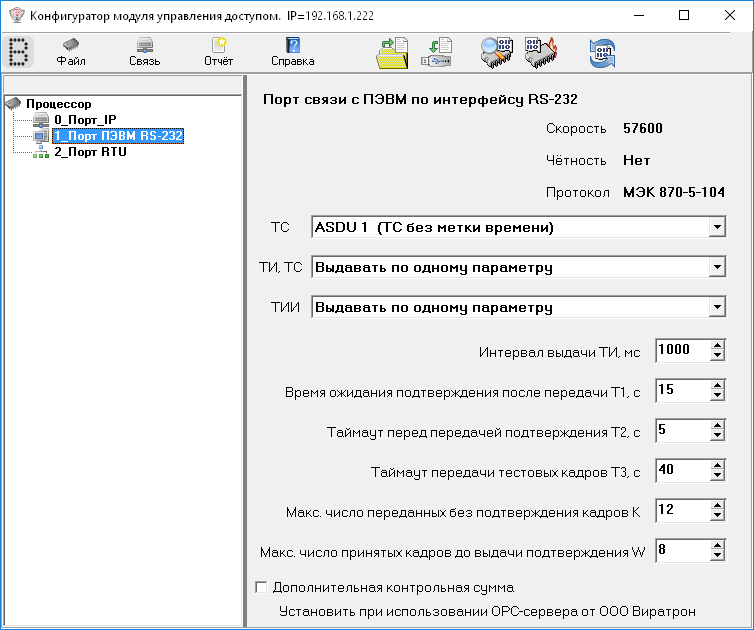

Конфигуратор модуля управления доступом, главное окно

Как правило, для изменения конфигурации модуля выполняют следующие операции:

  • считывание конфигурации;
  • изменение конфигурации;
  • запись обновленной конфигурации в FLASH-память;
  • перезапуск модуля;
  • запись обновлённой конфигурации в файл для резервного хранения.

 Процессор в модуле имеет свои зарезервированные параметры:

  • первые 10 параметров телесигнализации 0-9, включающие в себя :
    • Вход 1 - Вход 6;
    • Наличие 220В (вход 7, заводится на соответствующие клеммы БП);
    • Кнопка (вход 8, служит для снятия/постановки на сигнализацию);
    • Сирена (контрольный сигнал с клемм реле срабатывания сирены);
    • Охрана (контрольный сигнал с клемм реле индикации постановки на охрану).
  • один параметр ТУ 0. Служит для постановки/снятия с охраны удалённо диспетчером.

 Модуль поддерживает 3 программных порта:

  • Порт IP  (Internet Protocol) предназначен для организации связи по сети Ethernet. Связь осуществляется по протоколу МЭК 870-5-104 с OPC-сервером на ПЭВМ;
  • Порт ПЭВМ RS-232 предназначен для связи с верхним уровнем по интерфейсу RS-232. Используется для организации связи по GPRS модему;
  • Порт RTU предназначен для связи с внешними устройствами, такими как счетчики и защиты.

Порт RTU позволяет подключать следующие типы устройств:

  • MODBUS устройство описывает параметры реального прибора, работающего по протоколу MODBUS-RTU;
  • Счетчик СС-301 позволяет настроить параметры для обеспечения связи с электронными счётчиками "Гран-Электро СС-301";
  • Счетчик СЕ-303 позволяет настроить связь с электронными счётчиками фирмы "Энергомера": "CЕ-301" и "CЕ-303";
  • МЭК 870-5-103 устройство описывает особенности считывания данных с прибора, работающего по протоколу МЭК 870-5-103.



Конфигуратор поставляется с подробной, контекстно-зависимой справочной системой, содержащей как подробную техническую информацию о контроллере, так и инструкции по настройке компонентов.
