Назначение
Модули дискретные МДР являются многоканальными устройствами ввода-вывода дискретных сигналов и предназначены для применения в системах сбора данных и управления на объектах тепло и электроэнергетики при построении систем диспетчерского контроля и управления. Модули могут устанавливаться локально в шкаф управления, и применяться в территориально-распределенных системах.
Конструкция
Модули выполнены в виде моноблочной конструкции монтируемой на DIN-рельс 35 мм.
Разъёмы портов связи и питания расположены на лицевой поверхности модуля, что увеличивает удобство работ при монтаже в шкаф с другим оборудованием. Разъёмы портов ввода-вывода расположены по краям модуля. Разъёмы модуля являются съёмными.
Модули содержат светодиодные индикаторы подачи питания, работы микроконтроллера, активности интерфейса связи и состояния каждого канала ввода-вывода. Модули содержат сторожевой таймер.
Порт связи RS-485 содержит отдельные индикаторы приёма и передачи разных цветов, что улучшает визуальную диагностику работы модуля.
Для питания большинства модификаций модуля используют внешний преобразователь с выходным напряжением 24 Вольта постоянного тока. Существует модификация с напряжения питания 220 Вольт переменного тока.
Клеммы подключения цепей питания обеспечивают подключением проводов сечением до 2,5 мм2.
Технические характеристики
Модули выпускаются в виде нескольких модификаций. Модификации различаются количеством и типом доступных каналов ввода-вывода.
| Наименование показателя | Значение показателя | |||||
|
МДР-18/00 |
МДР-36/00 |
МДР-18/18 |
МДР-00/18 |
МДР-00/36 |
МДР-18/4R |
|
| Количество каналов ввода ТС | 18 | 36 | 18 | 0 | 0 | 18 |
| Количество дискретных выходов ТУ | 0 | 0 | 18 | 18 | 36 | 0 |
| Количество релейных выходов ТУ | 0 | 0 | 0 | 0 | 0 | 4 |
| Гальваническая развязка каналов ТС | 2500V | - | 2500V | |||
| Гальваническая развязка каналов ТУ | - | 2500V | 4000V | |||
| Максимальный коммутируемый ток и напряжение | - | 0,5A (30V DC) |
6A (30V DC) 6A (250V AC) |
|||
| Номинальное напряжение питания | 24V DC | 220V AC DC | ||||
| Количество портов RS-485 | 1 | |||||
| Количество портов USB | 1 | |||||
| Потребляемая мощность не более | 6 VA | |||||
| Масса не более | 0,3 кг | |||||
| Температурный диапазон | от -40°С до +70°С | |||||
| Габаритные размеры (ДхШхВ) | 110 х 100 х75 мм | |||||
Модуль МДР-18/4R содержит релейные каналы выдачи команд телеуправления, что позволяет коммутировать цепи с высоким напряжением. Остальные модули с каналами телеуправления предназначены для коммутации низковольтных цепей. Такие модули рекомендуется использовать для выдачи команд телеуправления через внешние реле-повторители с рабочим напряжением 24В.

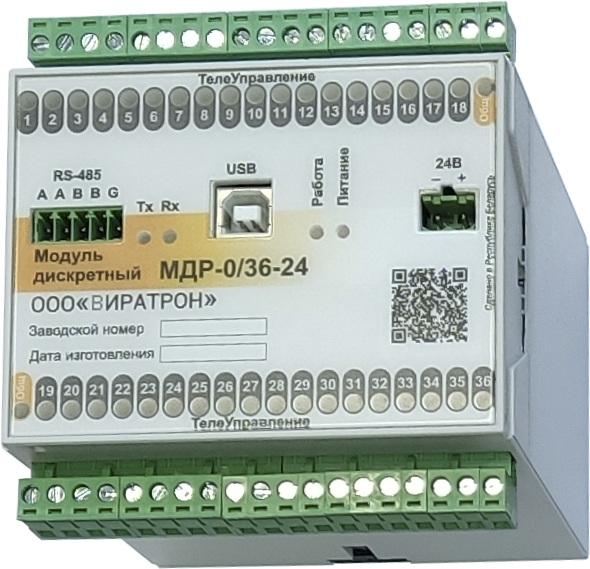

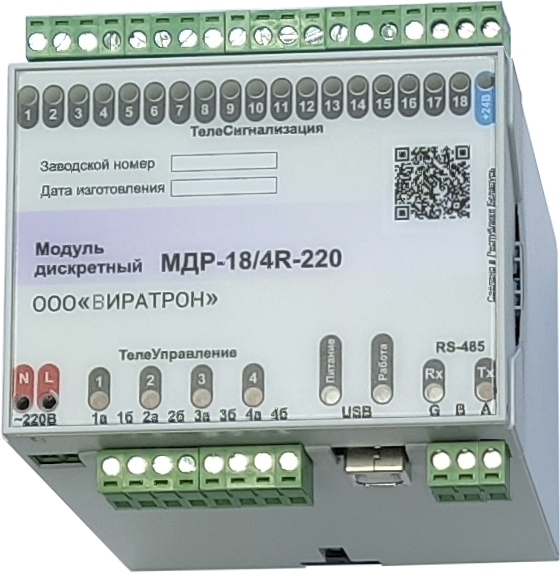

Примеры внешнего видя модуля:
Программное обеспечение
Программа функционирования модулей МДР работает на основе многозадачной операционной системы реального времени. Она обслуживает обработку прерываний и переключение активации задач в многопоточном приложении.
Программа функционирования модулей обеспечивает:
- приём телесигнализации с каналов ввода;
- фильтрацию дребезга сигналов от датчика;
- буферизацию информации о срабатываниях (до 8х изменений состояния индивидуально по каждому дискретному сигналу);
- передачу информации в опрашивающий контроллер в разных протоколах связи;
- передачу сигнализации с независимой очерёдностью по каждому сигналу;
- выполнение полученных от контроллера команд управления;
- синхронизацию времени от опрашивающего контроллера;
- непрерывный контроль состояния аппаратуры;
- встроенное тестовое обеспечение, возможность диагностирования работы и каналов связи с помощью ПЭВМ.
Поддерживаемые протоколы связи: МЭК-60870-5-101, МЭК-60870-5-103, MODBUS-RTU. Наличие данного набора протоколов позволяет подключать модули МДР на одну линию связи с любыми микропроцессорными защитами, работающими по сети RS-485.
Модули МДР поддерживают установку внутренних часов от внешних источников точного времени по протоколам МЭК 60870-5-101, МЭК 60870-5-103.
Модули МДР могут использоваться для расширения количества сигналов в контроллерах ДЕКА, КОДИС-1206 и других
Настройка, диагностика и особенности
Настройка конфигурации и диагностика работы модулей осуществляется на ПК под ОС Windows, подключённого к контроллеру через порт USB.
Настройку и диагностику работы модулей выполняют с помощью программы «Конфигуратор дискретных модулей МДР». Программа содержит удобный интерфейс и справочную систему. Конфигуратор позволяет задавать сетевые параметры связи, режимы работы каналов ввода-вывода и т.д. Конфигуратор позволяет считывать и сохранять файл конфигурации в модуле и на внешнем носителе.
Конфигуратор содержит отдельные окна позволяющие диагностировать состояния входных сигналов, и выдать команды управления на каналы вывода. В Конфигураторе доступна для просмотра ретроспектива обмена посылками по сети RS-485.
ПО «Конфигуратор дискретных модулей МДР» поставляется бесплатно. Актуальные версии программ доступны для скачивания зарегистрированным пользователям.
Конфигурирование контроллера возможно при питании от компьютера по кабелю USB, без подключения основного питания.
