Программа Конфигуратор МИКРО КП32 предназначена для настройки контроллера МИКРО КП32, работающего в качестве нижнего уровня системы сбора данных.

Программа разработана и протестирована под операционными системами семейства Windows. Требования к аппаратному оснащению ПЭВМ не превышают требований, предъявляемых операционной системой. ПЭВМ должна иметь свободный стандартный СОМ-порт или порт Ethernet для связи с контроллером.

Основные функции программы:

  • считывание настроек контроллера из файла или FLASH-памяти контроллера и представление их в удобном для просмотра и редактирования виде;
  • изменение параметров, добавление новых и удаление ненужных плат и портов, или создание новой конфигурации контроллера;
  • сохранение настроек в файле или запись их во FLASH-память контроллера;
  • запись во FLASH-память образа рабочей программы контроллера;
  • запись и чтение из FLASH-памяти настроек автоматики.
  • диагностика текущего состояния входных сигналов.
  • просмотр состояния собранных сигналов ТС и ТИ.

Работа с ПО не требует от пользователя навыков программирования. Настройка контроллера выполняется с использованием диалоговых форм, имеющих интуитивно понятный интерфейс.

Программа Конфигуратора тесно связана по данным с программой контроллера МИКРО КП32. Разработчик обязуется обеспечить использование ранее созданных настроек контроллера МИКРО КП32, сохраненных во FLASH-памяти контроллера или в файле, в новых версиях Конфигуратора.

Разработчик не гарантирует совместимости (работоспособности) старой версии программы контроллера МИКРО КП32 или старого Конфигуратора с данными, созданными более новой версией Конфигуратора.

Конфигуратор МИКРО КП32 должен эксплуатироваться на ПЭВМ с установленным аппаратным ключом и инсталлированным драйвером ключа. При отсутствии ключа Конфигуратор работает в демонстрационном режиме, без возможности сохранения созданной конфигурации. Использование Программы без аппаратного ключа допускается только с целью ознакомления и тестирования.

Разработчик не несет ответственности за неправильное функционирование комплекса телемеханики, возникшее вследствие неправомерной попытки использования функциональных возможностей или задания некорректной настройки конфигурации.

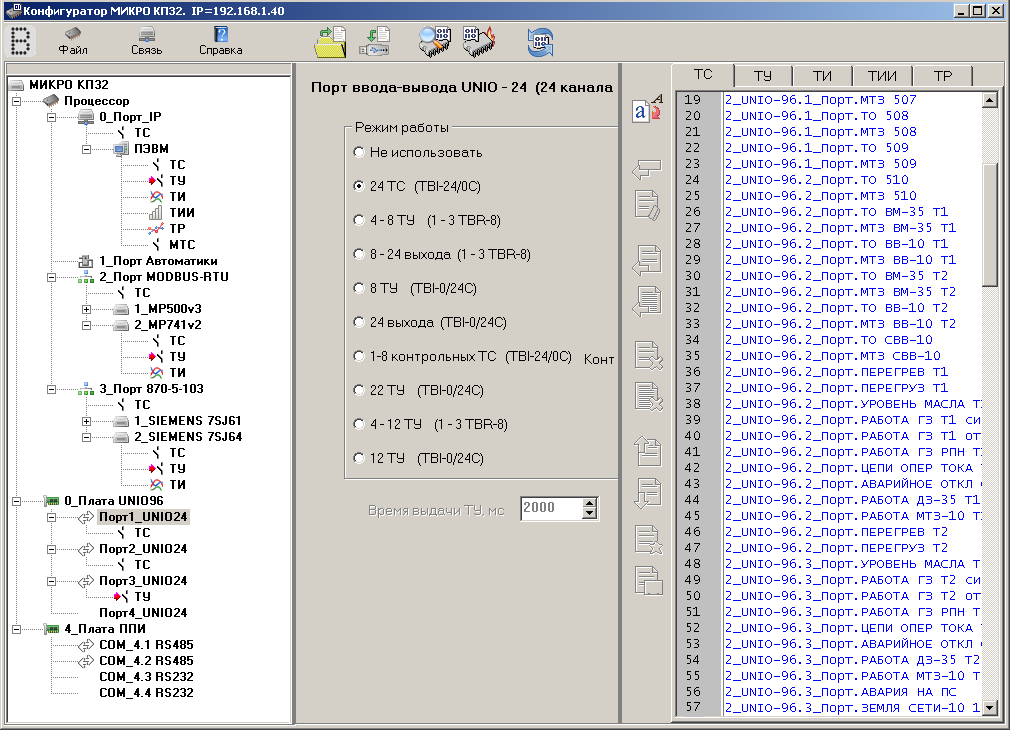

Главное окно Конфигуратора контроллера телемеханики МИКРО КП32

Программа позволяет считывать конфигурацию непосредственно из контроллера либо из файла на диске, а также записывать измененную конфигурацию в память контроллера или дисковый файл.

Конфигуратор МИКРО КП32 поддерживает настройку плат и модулей контроллера, поддерживаемых ПО контроллера МИКРО КП32:

Платы:

  •  Процессорная плата
  •  Плата ПВС
  •  Плата ППИ
  •  Плата AI16
  •  Плата DI32
  •  Плата DO32
  •  Плата UNIO96

Модули :

  •  Модуль МДС-24
  •  Модуль МРК-12
  •  Модуль AIMUX-32C
  •  Модуль TBI-24/0С
  •  Модуль TBI-0/24С
  •  Модуль TBR-8

Конфигуратор поддерживает настройку логических портов контроллера:

  • Порт IP (ПЭВМ, сервер МЭК 870-5-104)
  • Порт локальной автоматики (формат FBD)
  • Порт дискретной логики (формат LD)
  • Порт связи с ПУ (сервер: МЭК 870-5-101, Сириус, Лисна)
  • Порт опроса КП (клиент: МЭК 870-5-101, Сириус)
  • Порт UNIO (опрос МДС-24 и МРК-12)
  • Порт опроса MODBUS-RTU (клиент)
  • Порт опроса MODBUS-TCP (клиент)
  • Порт опроса МЭК 870-5-103 (клиент)
  • Порт опроса МЭК 870-5-104 (клиент)
  • Порт выдачи МЭК 870-5-104 по RS (сервер)
  • Порт опроса МЭК 61850 (клиент)
  • Порт электронного счётчика СС-301 (клиент)
  • Порт электронного счётчика СЕ-303 (клиент)
  • Порт цифрового измерителя ЦП8501 (клиент)
  • Порт выдачи данных в протоколе МКТ-3 (сервер)
  • Порт точного времени (NTP клиент)
  • Порт NTP сервера времени

Все данные, которые контроллер собирает с внешних датчиков через платы ввода-вывода, сохраняются во внутреннем общем Хранилище в виде параметров сигналов. Параметры разделены на шесть независимых типов: ТС, ТУ, ТИ, ТИИ, ТР и МТС. Хранилище содержит отдельные списки параметров для каждого типа сигнала. В списки хранилища заносятся все параметры сигналов в контроллере, собранные со всех плат и портов. В контроллере принята система адресации параметров сигналов, основанная на имени параметра.

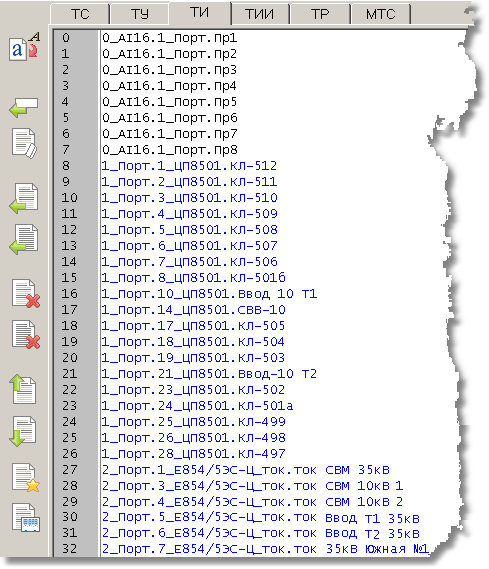

Конфигуратор МИКРО КП32, Хранилище

Конфигуратор поставляется с подробной контекстно-зависимой справочной системой, содержащей как подробную техническую информацию о контроллере, так и инструкции по настройке компонентов.
