Программа функционирования контроллера МИКРО

ПФ МИКРО ПУ, ПФ МИКРО КП32

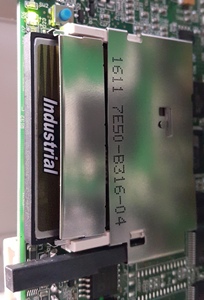

Программа функционирования контроллера телемеханики МИКРО на носителе CompactFlash

Программа функционирования контроллера МИКРО хранится на съёмном носителе типа CompactFlash, который устанавливается в плату процессора. Программа функционирования выполняет сбор данных с установленных плат, первичную обработку данных и выдачу их на верхний уровень комплекса. Контроллер также выполняет опрос внешних устройств согласно их протоколу связи.

Программа функционирования контроллера разработана с применением объектно-ориентированной технологии, что позволяет гибко настраивать программную конфигурацию контроллера для решения различных задач.



Конфигуратор контроллера МИКРО ПУ

Конфигуратор контроллера телемеханики МИКРО ПУ

Программа предназначена для настройки контроллера МИКРО, работающего в качестве пункта управления и обеспечивающего сбор данных и управление системой.

Основные функции программы:

  • создание новой конфигурации;
  • считывание настроек из файла в ПЭВМ или Flash-диска контроллера и представление их в удобном для просмотра и редактирования виде;
  • изменение параметров, добавление новых и удаление ненужных параметров;
  • сохранение настроек в файле на Flash-диске контроллера или запись на диск ПЭВМ.



Конфигуратор контроллера МИКРО КП32

Конфигуратор контроллера телемеханики МИКРО КП32

Программа предназначена для настройки контроллера МИКРО, работающего в качестве контролируемого пункта и обеспечивающего сбор данных с датчиков и других внешних устройств сбора данных.

Основные функции программы:

  • создание новой конфигурации;
  • считывание настроек из файла или Flash-диска контроллера и представление их в удобном для просмотра и редактирования виде;
  • редактирование параметров;
  • задание наименований сигналам ТС, ТУ, ТИ, ТИИ, ТР и МТС;
  • установка коэффициентов преобразования и аварийных порогов сигналам ТИ;
  • задание списков и порядка выдачи сигналов на верхний уровень;
  • сохранение настроек в файле на Flash-диске контроллера или запись на диск ПЭВМ;
  • запись и чтение из Flash-памяти файла настроек автоматики.



Диагностика контроллера МИКРО

Диагностика контроллера телемеханики МИКРО

Программа предназначена для просмотра текущих данных и диагностики состояния плат контроллеров МИКРО.

Реализованы следующие функции диагностики:

  • проверка правильности установки плат и задания параметров в настройках контроллера;
  • просмотр состояния плат и портов в контроллере;
  • просмотр принятых и переданных посылок;
  • оценка состояния канала связи с внешними приборами, просмотр статистики связи;
  • просмотр данных, принятых от внешних приборов;
  • выдача команд телеуправления для проверки правильности подключения исполнительных механизмов;
  • просмотр журналов загрузки и событий при работе контроллера, с возможностью сохранения в файл на локальном диске.

 Также в программе имеется сервисная функция, позволяющая выполнить поиск контроллеров в сети по заданному диапазону IP-адресов.



Все конфигураторы и диагностика имеют развитую контекстно-ориентированную справочную систему.
