Назначение
Контроллер КОДИС-1206 предназначен для создания автоматизированной системы контроля и управления объектом, а также системы контроля доступа на контролируемых пунктах, оснащенных микропроцессорными устройствами c протоколом Modbus RTU, электросчётчиками и небольшим количеством контактных датчиков и управляемых цепей. Основная сфера применения — подстанции в электроэнергетике, пункты контроля энергопотребления на промышленных предприятиях и в коммунальном хозяйстве.
Конструкция

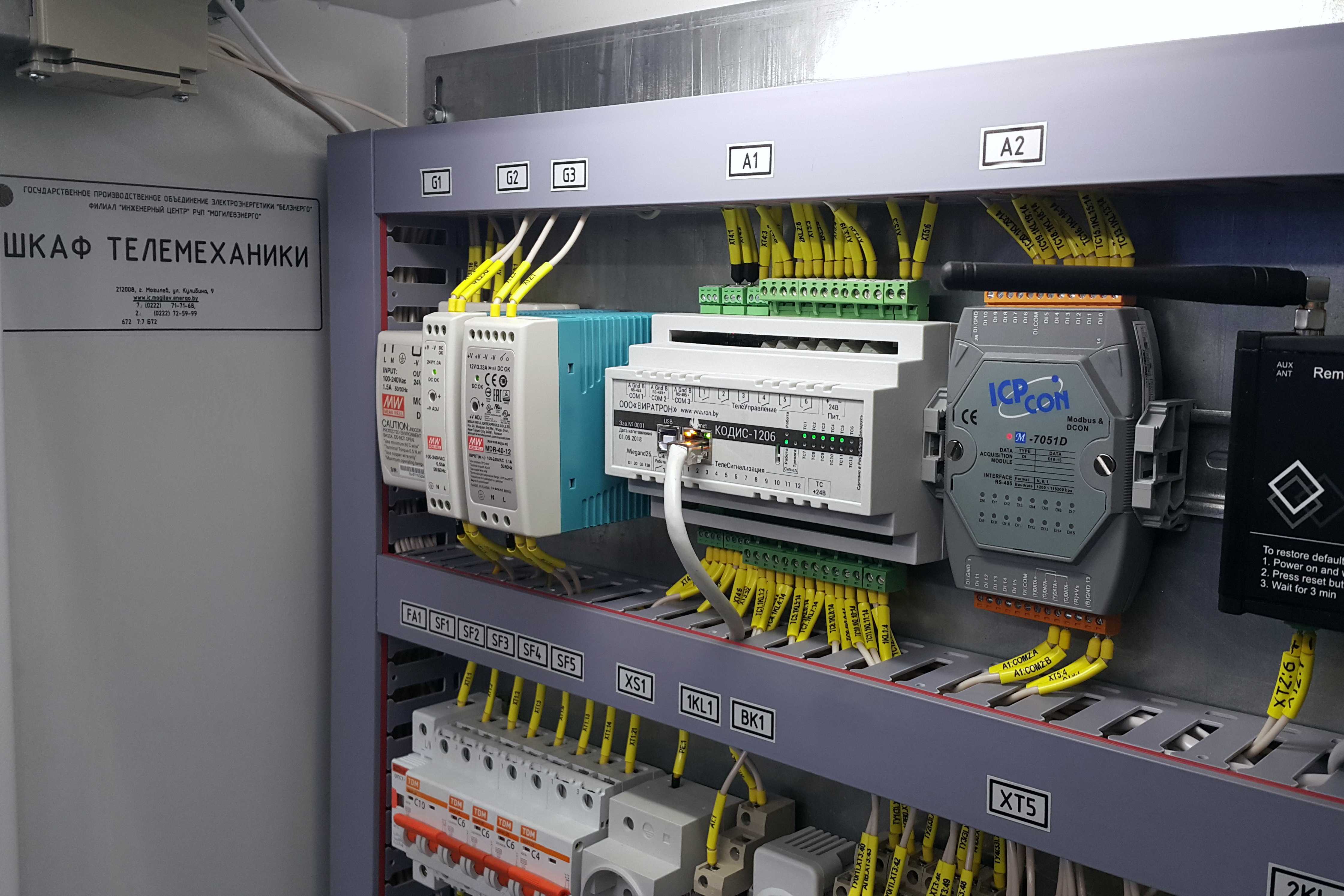

Контроллер КОДИС-1206 представляет собой моноблок, монтируемый на DIN-рейку.
Для питания контроллера используют внешний источник постоянного тока с напряжением 24 Вольта.
Контроллер оснащён светодиодными индикаторами активности интерфейсов и состояния входных/выходных цепей.
Все порты RS-485 содержат отдельные индикаторы приёма и передачи разных цветов, что улучшает визуальную диагностику работы контроллера.
Все порты RS-485 содержат драйвера с усиленным выходным сигналом, по сравнению с обычными контроллерами. Что улучшает качество связи на длинных линиях или в условиях промышленных помех.
Внешние цепи подключают к съёмным розеткам с винтовыми зажимами.
Дискретные входы и выходы контроллера снабжены гальванической развязкой от основной схемы.
Технические характеристики
- Порт USB для локального конфигурирования контроллера и диагностики;
- Порт Ethernet 10/100 Мбит/с для связи с пунктом управления, удалённого конфигурирования и диагностики;
- 3 порта RS-485 для связи с модемом GPRS, цифровыми защитами и счётчиками электроэнергии, скорость до 115 кбит/с, цепи согласования с линией;
- Порт вывода дискретных сигналов (ТУ): 6 выходов с релейной развязкой (2,5 кВ), индикация включения, коммутируемая нагрузка: на переменном напряжении до ~250 В ток до 2 А, или =250 В ток 0,1 А;
- Питание: напряжение =24 В, ток 0,2 А;
- Порт Wiegand26 для подключения считывателя бесконтактных ключей, используемых для организации системы контроля доступа;
- Порт вывода сигналов системы контроля доступа с релейными выходами;
- Порт ввода дискретных сигналов (ТС): 12 входов с оптоэлектронной развязкой (1 кВ), индикация замыкания входной цепи, встроенный источник 24 В для питания входных цепей с гальванической развязкой;
- Температурный диапазон: от -25 до +55°С;
- Габаритные размеры: длина 140 мм, ширина 118 мм (со съёмными соединителями), высота 64 мм;
- Масса: 325 г.
Программное обеспечение
Программа функционирования контроллера «КОДИС-1206» работает на основе многозадачной операционной системы реального времени (с версии 2.0). Она обслуживает обработку прерываний и переключение активации задач в многопоточном приложении.
Программа функционирования контроллера обеспечивает:
- сбор данных с дискретных входов с программной фильтрацией дребезга контактов;
- функционирование системы контроля доступа.
- сопряжение с внешними цифровыми устройствами, имеющими интерфейс RS-485, микропроцессорными защитами, электросчётчиками и т.д.;
- локальную обработку данных: фильтрацию, буферизацию, преобразование и переадресацию;
- буферизацию информации о срабатываниях (до 8 изменений состояния индивидуально по каждому дискретному сигналу);
- сохранение информации о срабатываниях в энергонезависимой памяти (более 400 записей), с выдачей после включения;
- передачу информации на верхние уровни по различным направлениям и в разных протоколах связи;
- передачу сигнализации на верхние уровни с очерёдностью по времени срабатывания сигналов, и с независимой очерёдностью для каждого клиента;
- трансляцию команд управления на внешние устройства;
- синхронизацию времени внешних устройств;
- выполнение задач локальной автоматики IEC 61131-3 (FBD, LD);
- непрерывный контроль состояния аппаратуры;
- встроенное тестовое обеспечение, возможность диагностирования аппаратуры и каналов связи с помощью ПЭВМ.
Информационная ёмкость контроллера определяется вариантом исполнения (устарело). Максимальное количество обрабатываемых каналов для каждого варианта приведено в таблице:
| Вариант исполнения |
ТС * | ТУ ** | ТИ | ТИИ | ТР | МТС |
| 1 | 32 | 7 | 16 | 16 | 16 | 16 |
| 2 | 62 | 27 | 32 | 32 | 32 | 32 |
| 3 | 132 | 47 | 64 | 48 | 48 | 48 |
| 4 | 512 | 67 | 128 | 64 | 64 | 64 |
Примечания к таблице:
- * Общее количество ТС приведено с учётом собственных каналов ТС в количестве 12 шт.
- ** Общее количество ТУ приведено с учётом собственных каналов ТУ в количестве 7 шт.
Внимание. В таблице приведены устаревшие варианты исполнения. Сейчас контроллеры «КОДИС-1206» поставляются с общим числом обрабатываемых сигналов до 1024 (с версии 2.0).
Максимальное число номеров ключей доступа: 50.
Поддерживаемые протоколы связи: МЭК-60870-5-101, МЭК-60870-5-103, МЭК-60870-5-104, MODBUS-RTU, MODBUS-ТСР, СС-301, СЕ301/303.
Контроллер «КОДИС-1206» поддерживает установку внутренних часов от внешних источников точного времени по протоколам МЭК 60870-5-104, МЭК 60870-5-101, SNTP.
Для добавления к контроллеру «КОДИС-1206» дискретных каналов рекомендуется использовать внешние модули МДС-24, МРК-12 и МДК-24.
Реализована поддержка удалённого доступа к электросчётчикам сторонними программами. Контроллер позволяет транслировать запросы, приходящие по сети Ethernet, в порты связи со счётчиками по интерфейсу RS-485. Это позволяет получить полный доступ к счётчикам, в том числе считывать с них архивные данные и производить настройку счётчиков с помощью специализированного ПО.
Для защиты интерфейсов RS-485 в контроллере рекомендуется использовать Модуль защиты от перенапряжения МЗП-485, обладающей функцией PowerCross.
Настройка, диагностика и особенности
Настройка конфигурации и диагностика работы контроллера осуществляется с ПК под Windows, подключённого к контроллеру по Ethernet или USB.
Настройку выполняют с помощью программы «Конфигуратор КОДИС». Программа содержит удобный интерфейс и справочную систему. Принцип работы программы и функциональные возможности по настройке контроллера совпадают с ПО «Конфигуратор МИКРО КП32». Конфигуратор позволяет создавать списки опрашиваемых устройств и их настройки, заполнять читаемые адреса данных из готовых шаблонов, задавать имена всем собираемым параметрам, задавать индивидуальные настройки для каждого параметра и т.д. Дополнительно Конфигуратор содержит базовые возможности диагностики текущего состояния обрабатываемых сигналов. ПО «Конфигуратор КОДИС» поставляется бесплатно.
Для диагностики применяют программу «Диагностика КОДИС». Также поддерживается использование ПО "Диагностика ДЕКА". При использовании программы диагностики пользователю доступны расширенные возможности анализа работы контроллера и системы в целом, включая такие функции как просмотр текущей работы всех задач контроллера, статистики работы по всем портам, наличия связи с внешними устройствами и их ретроспективы обмена пакетами с расшифровкой посылок согласно протокола связи.
Актуальные версии программ доступны для скачивания зарегистрированным пользователям.
Конфигурирование контроллера возможно при питании от компьютера по кабелю USB, без подключения основного питания. Порт USB удобен для диагностики контроллера на объекте, поскольку при прямом подключении не требуется указывать сетевой адрес контроллера.
