Программа МЭК-61850 OPC-сервер применяется в системах автоматизированного диспетчерского управления (АСДУ), АСУ ТП и АСКУЭ в качестве компонента доступа к данным устройств, поддерживающих стандарт МЭК 61850-8-1 (SCSM to MMS ISO 9506-1 and ISO 9506-2). Данный протокол функционирует в сетях передачи данных на базе транспортного протокола TCP/IP. Программа подключается в качестве клиента к устройствам, выполняющим функцию сервера.
Программа позволяет принимать и обрабатывать информацию устройств, подключенных через один, либо разные сетевые интерфейсы. Для каждого из устройств, независимо, программа выполняет процедуру открытия соединения, обеспечивает процедуру обмена информацией, включая операции чтения, записи, подписку на отчёты. Программа контролирует соединение с устройством и выполняет процедуру переустановки соединения после сбоя. Данные, полученные от устройств, становятся доступными приложениям-клиентам посредством стандартного OPC-интерфейса.
Сервисные функции
Программа реализует ряд сервисных функций:
- обеспечивает средства для создания и редактирования конфигурации системы, её удобное графическое представление в виде дерева, диалоговые окна для настройки параметров;
- отображение в процессе работы состояния связи и фактических значений параметров;
- загрузку структуры устройства непосредственно с устройства с использованием сервисов протокола МЭК-61850;
- загрузку структуры устройства из конфигурационного файла (ICD-файла);
- визуализацию структуры адресного пространства виртуального MMS-устройства, включая значения параметров в реальном времени;
- ведение статистики по каждому открытому соединению.

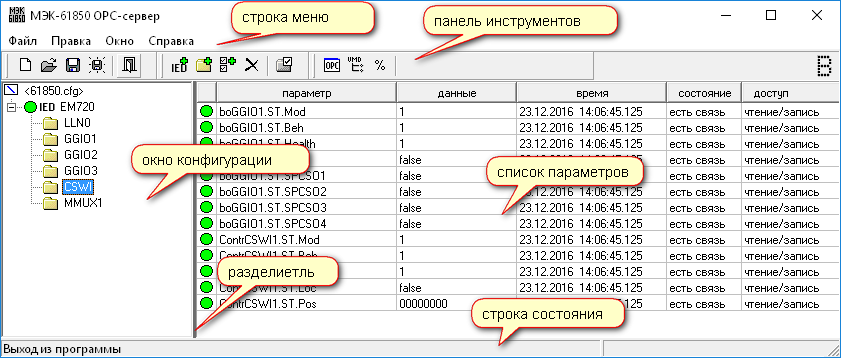

Настройка программы

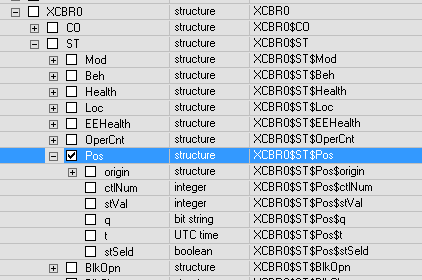

При настройке программы создаётся список устройств, подключенных физически к серверу с использованием протокола МЭК-61850. Для каждого устройства формируется его внутренняя структура. Выборочно параметры устройства при настройке заносятся в произвольном порядке в созданные группы тегов. Эти теги будут доступны клиентским приложениям.
Имеется возможность автоматизировать создание групп тегов путем составления групп из списка параметров объектов DataSet, настроенных в устройстве.

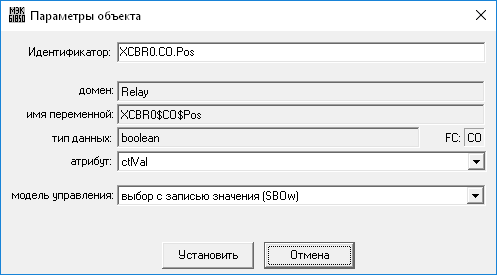

Для каждого тега можно выбрать выводимый атрибут и модель управления:
Структура устройства

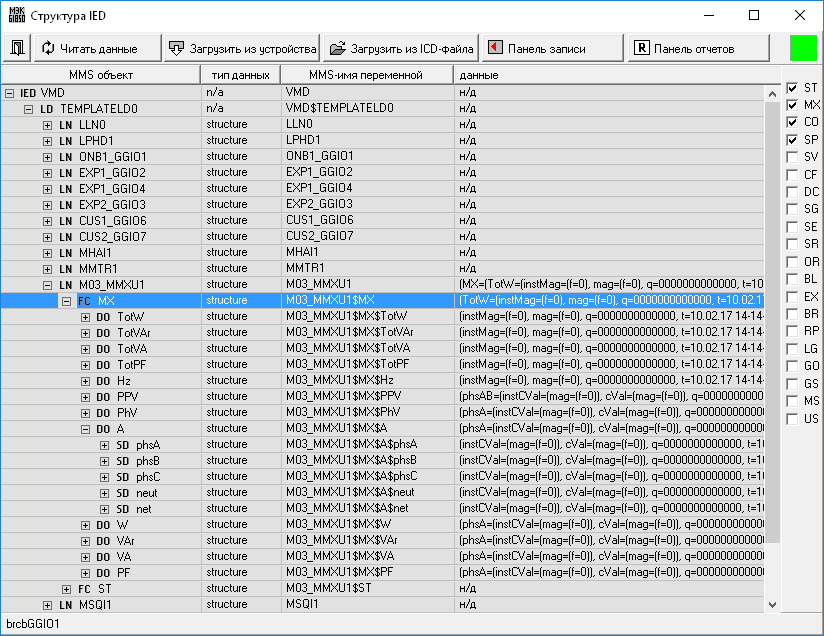

Программа позволяет представить внутреннюю структуру устройства в виде дерева, узлами которого являются физические устройства (IED), логические устройства (Logical Devices), логические узлы устройства (Logical Nodes), объекты данных (Data Objects) и атрибуты данных (Data Attributes):
В окне структуры в реальном масштабе времени выводятся изменения атрибутов данных. Имеется возможность выполнить чтение выбранного параметра, либо целиком логического узла устройства. Панель записи позволяет выполнить запись значения в выбранный параметр.
Панель отчетов

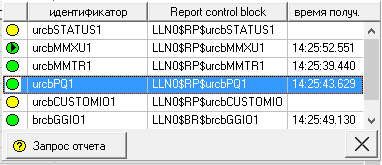

Панель отчетов показывает список задействованных отчетов (Reports) и их состояние (инициализирован, получены данные, время последнего получения):
Программа реализует интерфейс IOPCBrowseServerAddressSpace, что позволяет клиентским приложениям использовать визуальные диалоги для выбора тегов.
Программа снабжена развитой контекстно-зависимой системой помощи.
