МЭК 60870-5-101 OPC-сервер

Программа МЭК 60870-5-101 OPC-сервер (далее — Программа) является OPC-сервером доступа к данным. Программа полностью соответствует промышленному стандарту OPC (OLE for Process Control) Data Access Custom Interface ver.2.04, © OPC Foundation.

Программа применяется в системах автоматизированного диспетчерского управления (АСДУ), АСУ ТП и АСКУЭ в качестве компонента доступа к данным устройств, поддерживающих протокол связи МЭК 60870-5-101. Программа взаимодействует с устройствами, подключенным к ПЭВМ по одной или нескольким линиям связи. Физически устройства могут быть подключены через различные преобразователи интерфейсов, но в конечном счёте Программа использует для связи СОМ-порты.  В терминах протокола МЭК 60870-5-101 компьютер с данной Программой является "контролирующей станцией", а удалённое устройство — "контролируемой станцией".

В программе предусмотрен только режим балансной передачи.

Программа позволяет принимать и обрабатывать информацию от нескольких устройств, подключенных через один порт, либо через разные порты. Для каждого задействованного порта Программа производит инициализацию с заданными параметрами связи.

Для каждого из устройств, независимо, Программа выполняет процедуру установку связи согласно стандарту и обеспечивает все предусмотренные стандартом процедуры обмена. Изменяемые параметры протокола устанавливаются индивидуально для каждой удалённой станции, что делает возможным объединение в одном канале связи устройств с различными параметрами.

Данные, полученные от удаленных устройств становятся доступными приложениям-клиентам посредством стандартного OPC-интерфейса.

МЭК 60870-5-101 OPC-сервер

Программа реализует ряд сервисных функций:

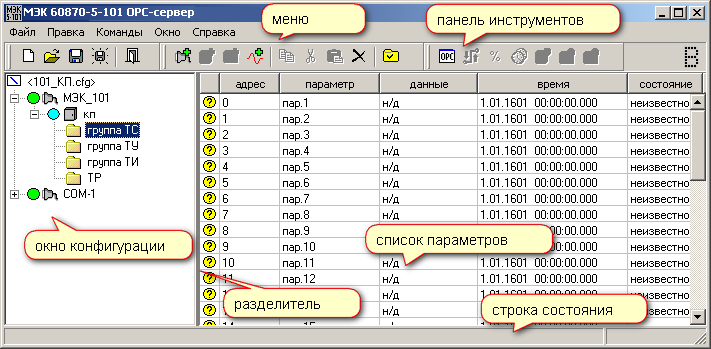

  • обеспечивает средства для создания и редактирования конфигурации системы, её удобное графическое представление в виде дерева, диалоговые окна для настройки параметров;
  • отображает в процессе работы состояния связи и фактические значений параметров;
  • обеспечивает визуализацию всех входящих и исходящих по каналу связи посылок;
  • ведёт статистику связи по каждой удалённой станции;
  • обеспечивает возможность выдачи команд опроса и синхронизации времени вручную.

Программа реализует интерфейс IOPCBrowseServerAddressSpace, что позволяет клиентским приложениям использовать визуальные диалоги для выбора тегов.

Программа снабжена развитой контекстно-зависимой системой помощи.
