SCADA ТЕЛЕМОНИТОР-2000 — универсальная SCADA-система, предназначенная для разработки и эксплуатации автоматизированных рабочих мест (АРМ) операторов систем диспетчерского управления объектами и контроля параметров технологического процесса.

SCADA ТЕЛЕМОНИТОР-2000 обеспечивает полную совместимость со всеми продуктами  линейки ТМ95/ТМ98/ТМ2000 и может без дополнительных затрат использоваться для модернизации АРМ, построенных на базе указанных продуктов.

Пакет программ SCADA ТЕЛЕМОНИТОР-2000 содержит:

  • средства разработки и конфигурирования графических экранов мнемосхем для визуализации параметров в режиме реального времени в удобном для оператора формате;
  • средства настройки, обеспечивающие ведение архива данных технологического процесса, формирование журналов событий и оперативную сигнализацию о важных изменениях параметров;
  • средства навигации и поиска данных в информационно-насыщенных системах.

Программа предназначена для работы в операционной системе Windows. Специальные требования к конфигурации аппаратных средств отсутствуют.

SCADA ТЕЛЕМОНИТОР-2000 поддерживает технологию OPC (OLE for Process Control), что позволяет включать в систему параметры от оборудования сторонних производителей, поддерживающих данный стандарт. Пакет содержит встроенный графический редактор для создания кадров мнемосхем, расширяемые библиотеки объектов, средства привязки объектов к источникам данных и редактирования пользовательского интерфейса.

Пакет поставляется на компакт-диске в комплекте с электронным USB-ключом на каждое рабочее место. В комплект поставки пакета входят:

  • утилиты ТМ-Ретро, ТМ-Отчёт, ТМ-Архив, расширяющие функциональность в части работы с ретроспективными данными;
  • универсальный OPC-сервер OPC-Процессор;
  • лицензия на один OPC-сервер доступа к данным разработки ООО "Виратрон" по выбору заказчика.

Электронный ключ определяет лицензию на ПО. Возможны следующие варианты:

  • Только просмотр — в ПО заблокирована выдача команд управления/регулирования и все функции редактирования и настройки;
  • Просмотр и управление — возможность просмотра и управления, без редактирования и настройки;
  • Полный доступ — все возможности, включая редактирование.

Также возможен специальный вариант поставки SCADA ТЕЛЕМОНИТОР-2000 — режим "Мини-SCADA" c ограничением до 1000 активных объектов (тегов).

Утилиты Мастер ретро и Мастер отчётов имеют функциональность как, соответственно, ТМ-Ретро и ТМ-Отчёт, но не привязаны к источникам ретроспективы ПО SCADA ТЕЛЕМОНИТОР-2000. Данные утилиты используют для доступа к ретроспективе технологию OPC HDA (Historical Data Access). Источниками данных выступают зарегистрированные в системе OPCHDA-серверы.

Без электронного ключа ПО работает в демо-режиме  (в течение 2-х часов без ограничения функциональности).  Демо-режим предназначен для ознакомления с работой ПО. Скачать ПО для тестового использования можно на странице загрузки.

Далее см. разделы:

Диспетчерский контроль и управление

Работа с ретроспективными данными

Разработка и конфигурирование системы

Расширение возможностей программы

Управление доступом

Замечание о версиях программы



Диспетчерский контроль и управление

Графическая среда предлагает для оператора удобный доступ к информации в виде экранов мнемосхем. Программа содержит набор графических мнемосхем, на которых оператору в удобном формате представляется информация о контролируемых объектах. На мнемосхеме объекта отображаются актуальное состояние дискретных параметров (триггеров, датчиков сигнализации) и также текущие значения аналоговых параметров (данные измерительных преобразователей). Система адаптирована для работы с крупными системами диспетчерского контроля, содержащими большое число параметров. Имеются развитые средства навигации как в пределах одной мнемосхемы, так и в целом по всему проекту.

В программе предусмотрена многоуровневая система сигнализации о важных изменениях контролируемых параметров, включая мигание изображения на мнемосхеме, выделение изменённой мнемосхемы в списке, мигание элементов навигации, звуковую (голосовую) сигнализацию. Сигнализация о событиях остается активной до момента квитирования её оператором.

Кроме графического отображения состояний объектов, предусмотрен также вывод текстовых сообщений о событиях, происходящих в системе. Сообщения выводятся в отдельное окно, в котором оператор может сквитировать его, либо быстро осуществить переход на мнемосхему, содержащую пославший сообщение объект. Сообщения также заносятся в журналы, где их можно позже просмотреть и распечатать.

Для выдачи команд управления оператором используются диалоговые окна, привязанные к соответствующим графическим элементам мнемосхемы.

Являясь универсальным пакетом обработки данных, SCADA ТЕЛЕМОНИТОР-2000 тем не менее адаптирован для использования в энергетической отрасли как средство диспетчерского управления электрическими сетями.

С этой целью наряду со стандартными объектами информации (Дискретный вход, Аналоговый вход и т.п.) в системе присутствуют специализированные.

Объект "Выключатель" (СВ), который является моделью подстанционного коммутационного аппарата, соединяет в себе функции телесигнализации и телеуправления, контроля аварийных переключений и подсчета ресурса выключателя, ремонтный режим.

Объект "Силовая линия" (PL) позволяет отображать на мнемосхеме в динамике линию электропередач, выделяя цветом её состояние.

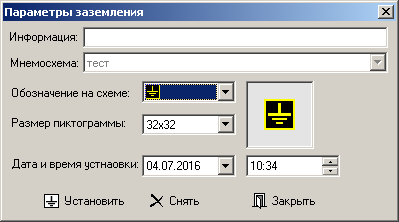

Сервис "Учет наложенных заземлений" позволяет диспетчеру использовать поле мнемосхемы для визуального контроля мест наложенных заземлений, оперативного поиска и учета.

Интегрированные приложения позволяют за счёт дополнительных программных модулей организовать расширенные функции работы с устройствами РЗА, загрузку журналов событий и осциллограмм аварийных процессов.



Работа с ретроспективными данными

SCADA ТЕЛЕМОНИТОР-2000 организует хранение истории (ретроспективы) изменения состояния по каждому тегу (объекту), контролируемому системой, с заданной глубиной хранения и частотой обновления. В системе предусмотрено ведение до 16 настраиваемых общесистемных журналов событий, группируемых по заранее установленным категориям (например, аварийно-предупредительная сигнализация, превышение уставок аналоговых параметров и т.д. Кроме этого, программа позволяет представлять данные по ретроспективе произвольной группы объектов (категорий событий) за любой выбранный интервал времени.

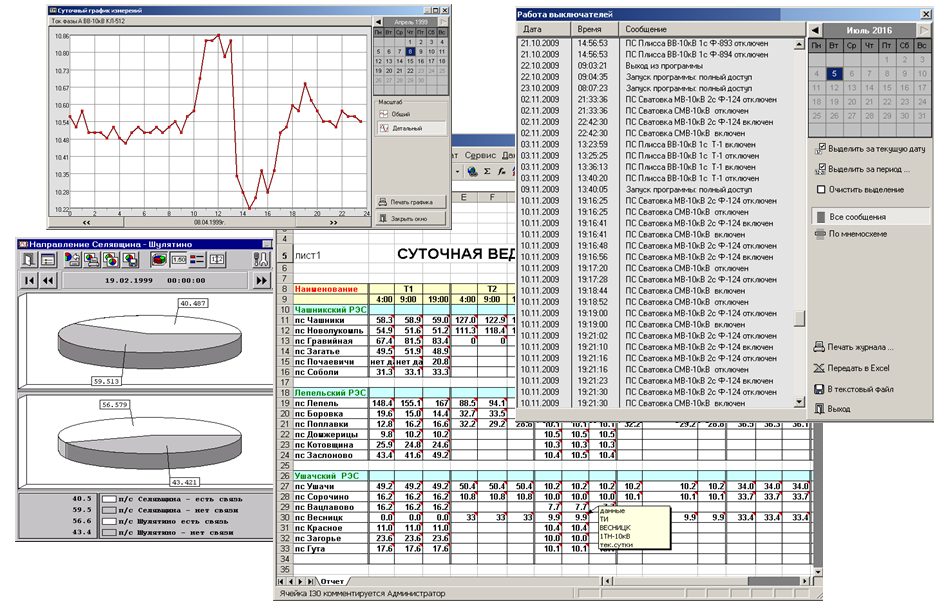

Инструментальные средства и утилиты, входящие в состав пакета, позволяют просматривать исторические данные в виде журналов, графиков и таблиц, формировать отчёты произвольной формы.

Информация, сохраненная в файлах ретроспективы, образует оперативный архив с настраиваемой глубиной хранения данных. Утилита ТМ-Архив формирует долгосрочный архив данных ретроспективы без ограничений по времени хранения. При этом информация сохраняется в отдельных файлах в упакованном виде и не оказывает влияния на скорость обработки файлов текущего архива.

Для недопущения несанкционированного доступа к ретроспективной информации, собранной ПО SCADA ТЕЛЕМОНИТОР-2000, может быть включён режим шифрования файлов ретро и журналов.

Для облегчения доступа к данным ретроспективы приложений сторонних разработчиков может быть использована технология OPC HDA (History Data Access). Для этого система может комплектоваться OPC HDA-сервером, позволяющим получить доступ к ретроспективе объектов.



Разработка и конфигурирование системы

Разработка системы визуализации и управления включает в себя следующие основные задачи:

  • создание структуры системы и формирование списка используемых графических кадров информации (мнемосхем);
  • рисование мнемосхем в графическом редакторе;
  • настройка динамических объектов, включая их привязку к источникам информации, задание порядка обработки информации, настройка их изображения на мнемосхеме, настройка функций сигнализации;
  • настройка общих параметров проекта: категорий событий, параметров связи с источниками, хранения ретроспективы, способ представления информации и т.п.;
  • настройка интерфейса пользователя (оператора);
  • задание прав доступа и системы парольной защиты (если требуется).

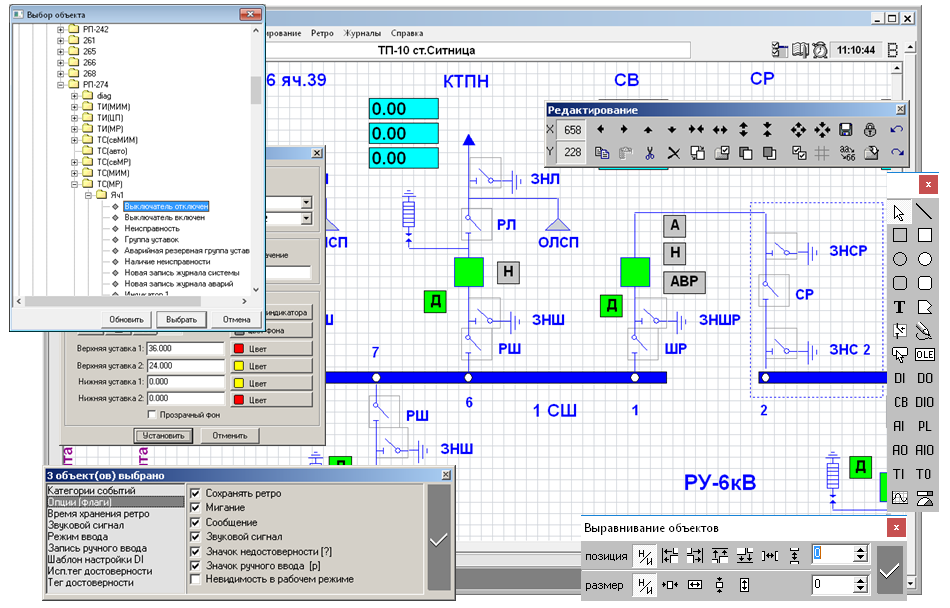

SCADA ТЕЛЕМОНИТОР-2000 содержит полный набор инструментальных средств, необходимых для разработки системы с нуля, включая встроенный редактор векторной графики, формы настройки свойств объектов и привязки тегов к источникам данных, расширяемые библиотеки элементов. В Программе предусмотрен специальный "Режим разработки". Включение его не требует перезапуска программы. Более того, после переключения в режим разработки Программа продолжает выполнять в полном объёме свою основную функцию — просмотр и управление.

Для облегчения создания крупных систем предназначены специальные средства редактирования, такие как использование шаблонов объектов, настройка свойств по группе объектов, операции импорта данных с OPC-сервера, средства клонирования фрагментов и контекстной замены параметров.

Все средства разработки имеют удобный, интуитивно понятный интерфейс и не требуют от разработчика специальных знаний и навыков.



Расширение возможностей программы

Функции Программы могут быть расширены путём включения приложений сторонних разработчиков через настраиваемые элементы управления, такие как OLE-объекты, пользовательское меню и встроенный планировщик заданий. Также предусмотрен механизм встраиваемых приложений, обеспечивающих более тесную их интеграцию с внутренними объектами Программы.

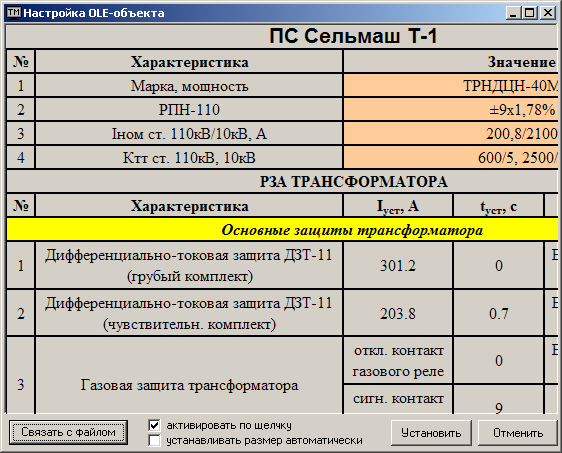

OLE-объект — специальный тип объекта мнемосхемы, который обозначает на мнемосхеме размещение контейнера для внешнего объекта, связанного с файлом. Этим объектом может быть, к примеру, лист табличного редактора Microsoft Excel или схема в формате Microsoft Visio.

Пользовательское меню дает возможность сформировать дополнительное меню оператора, чтобы обеспечить возможность для запуска сторонних приложений непосредственно из среды программы, не прерывая работы системы.

Встроенный Планировщик заданий может использоваться, как простое средство напоминания о событии путем выдачи звукового сигнала и сообщения в окно оперативных сообщений в заданное время. Кроме этого, планировщик позволяет в определённое время запускать другие приложения, например, периодически составлять отчёты или выполнять резервное копирование информации.

Механизм встраиваемых (Plug In) приложений позволяет подключать внешние приложения с целью добавить новую функциональность объектам программы и интегрировать среду отображения программы с другими автоматизированными системами, действующими на предприятии.

Включение приложения производится путем загрузки библиотеки (DLL) определенного вида, которая реализует интерфейсный объект. При подключении библиотеки в главное меню программы, а также в контекстное меню настройки объекта, могут быть добавлены новые пункты, с помощью которых осуществляется доступ к ресурсам встраиваемого приложения. Мнемосхемы и объекты программы получают возможность хранения дополнительных блоков данных, которые создаются, модифицируются и используются внешним приложением.

В качестве примера можно привести приложения:

RZA.DLL — интерфейс для привязки к экранным объектам приложений пакета программ "Монитор устройств РЗА", реализующего расширенный набор операций с цифровыми устройствами релейной защиты и автоматики.

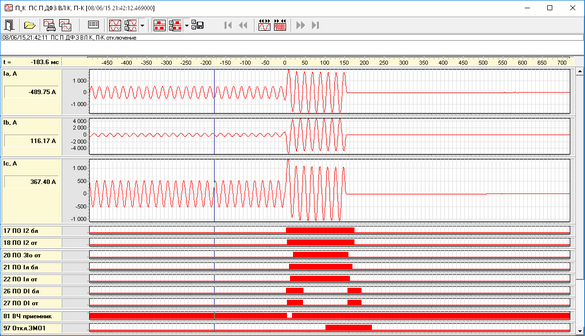

COMTRADE.DLL — просмотр графиков (осциллограмм) аварийных процессов, записанных микропроцессорными устройствами релейной защиты и автоматики в формате COMTRADE.



Управление доступом

В ПО SCADA ТЕЛЕМОНИТОР-2000 предусмотрена возможность парольной защиты для некоторых операций (например, выдача команд управления или изменение настроек системы). Кроме этого, может быть организован контроль доступа оператора путем использования персональных электронных ключей.

Запрос на ввод пароля можно установить для следующих операций:

  • запуск программы;
  • выход из программы;
  • переход в режим редактирования мнемосхем;
  • изменение настроек системы;
  • выдача команд телеуправления;
  • установка и смена паролей.

Для каждой из этих операций можно установить свой пароль. Пароль запрашивается каждый раз при попытке совершить операцию. В случае ввода неправильного пароля делается запись в Системном журнале.

Кроме этого, имеется возможность организовать дополнительный контроль доступа при помощи персональных электронных ключей, когда пользователю программы для выполнения некоторых операций необходимо использовать персональный электронный ключ. Данная опция может быть полезна для организации рабочих мест с нерегулярным присутствием персонала.

Включение этой опции оговаривается на этапе поставки продукта. В комплект поставки входят стационарные электронные ключи на каждое рабочее место (ПЭВМ) и персональные ключи из расчета количества пользователей программы.персональный электронный ключ

При помощи персональных ключей может контролироваться доступ к следующим функциям:

  • выдача команд управления и регулирования (запись данных в объекты типа Дискретный Выход, Аналоговый выход);
  • конфигурирование системы, включая переход в режим редактирования мнемосхем и изменение общих настроек программы.

Электронные ключи, предназначенные для персонала, могут разрешать доступ выборочно к одной или обеим функциям.

Опции контроля доступа прописываются в стационарно установленном электронном ключе. Стационарный ключ должен быть постоянно установлен на протяжении всего времени работы программы. Персональный ключ может быть вставлен непосредственно перед выполнением операции и извлечён после нее.

Каждый персональный ключ имеет собственный номер. При обнаружении ключа или при замене на ключ с другим номером программа выдаёт сообщение и делает запись в журналы, включая Системный журнал.

Система разграничения доступа при помощи электронных ключей функционирует независимо от парольной защиты.



О версиях программы

В целях прекращения имевшей место путаницы с версиями вводится следующая нумерация версий:

Версия ПО SCADA ТЕЛЕМОНИТОР-2000 выпуска 2015г. (имеющая пользовательский интерфейс, совпадающий с ТМ2000 версии 5.хх) будет иметь номера версии 6.хх.

Версия ПО SCADA ТЕЛЕМОНИТОР-2000 выпуска 2016г. (обновлённый пользовательский интерфейс, работа с проектами) будет иметь номера версии 7.хх.

Версия 6.хх будет поддерживаться в течение неограниченного периода времени, исключая добавление в ПО принципиально новых возможностей и других крупных доработок, которые будут появляться в поздних версиях. Версия 6.хх является текущим обновлением для всех предыдущих версий ПО ТМ2000 версий 5.хх и устанавливается поверх прежней версии без доработок.

Версия 7.хх рекомендуется нами для новых проектов и для обновления предыдущих версий в случае, если не смущает слегка видоизмененный интерфейс. Для установки в качестве обновления предыдущей версии необходимо после установки создать новый проект и указать в качестве базового каталога проекта папку, содержащую файлы "*.msl" и папки '"RETRO", "LOGS" и "TMG" действующей системы.

Основные особенности базовой версии 7:

  • объект "Силовая линия (PL)". Отображение на мнемосхемах состояния линий электропередач;
  • цветовая таблица (палитра). Настраиваемый список цветов. Использование динамических цветов;
  • просмотр осциллограмм в формате COMTRADE;
  • система управления проектами;
  • пакетный запуск задач при загрузке проекта;
  • шаблоны настройки состояний дискретного входа;
  • шаблоны настройки команд дискретного выхода;
  • шаблоны настройки изображений аналогового входа;
  • шаблоны настройки состояний силовой линии;
  • возможность шифрования ретроспективы и журналов;
  • возможность сохранения последнего состояния дискретного параметра в файле мнемосхемы;
  • общая БД объектов, фильтр по типу объекта, фильтр по мнемосхеме;
  • масштабный коэффициент и смещение для аналоговых параметров;
  • вывод единиц измерения в поле значения аналогового параметра;
  • плавающая панель выравнивания объектов;
  • плавающая панель редактирования;
  • плавающая панель общих свойств;
  • графические иконки журналов;
  • изменен интерфейс информационных окон объектов;
  • кнопки масштабирования схемы "разместить в окне" и "возврат к нормальному размеру";
  • изменение размеров окна мнемосхем при помощи мыши;
  • в настройках объекта "Дискретный вход" добавлен флаг "состояние по умолчанию";
  • добавлено "Окно диагностики", вызываемое по клавише F5.
