Пакет прикладных программ «Монитор устройств РЗА» представляет собой комплекс программных средств для работы с различными микропроцессорными устройствами релейной защиты и автоматики (РЗА). Программы комплекса применяются для оснащения автоматизированных рабочих мест (АРМ) служб РЗА как автономно, так и в составе ПТК разработки ООО «Виратрон». ПО «Монитор устройств РЗА» позволяет организовать как опрос параметров устройств в реальном времени, так и удаленный доступ оператора в диалоговом режиме и полноценное дистанционное управление и конфигурирование устройств РЗА.

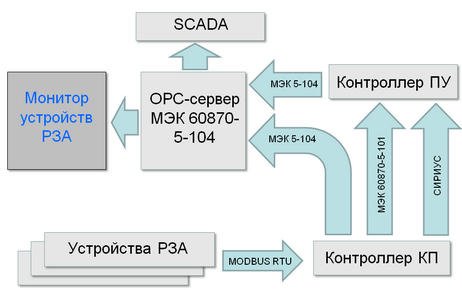

ПО предназначено для работы с устройствами, поддерживающими протокол MODBUS, либо иной протокол, реализованный в контроллере контролируемого пункта (КП) ПТК ВИРАТРОН.  Передача информации осуществляется за счет использования пользовательских расширений протоколов МЭК 60870-5-101, МЭК 60870-5-104, Сириус. Для организации доступа к удаленному устройству необходимо наличие OPC-сервера разработки ООО "Виратрон" на верхнем уровне, а также аппаратуры КП и ПУ (если используется) нашей разработки.

ПО "Монитор устройств РЗА" функционирует в диалоговом режиме. Запросы на устройство формируются оператором программы и передаются по действующим каналам связи на объект, где контроллер КП осуществляет обмен с устройством локально — выдаёт запрос и получает ответ. Полученные от устройства данные передаются наверх в обратном порядке и отображаются в программе в удобном для оператора виде.

Управление устройствами РЗА в ПТК ВИРАТРОН интегрировано в систему сбора данных и диспетчерского управления и функционирует как задача низкого приоритета, не прерывая работу телемеханики.

Для работы с каждым типом устройств нами разработаны индивидуальные приложения. В настоящее время доступны приложения для наиболее популярных защит серий МР300, МР500, МР600, МР700 (ОАО "Белэлектромонтажналадка"), MiCOM ("Alstom") и ряда других производителей.

Номенклатура программ, включенных в состав комплекса, определяется набором поддерживаемых устройств и уточняется при поставке комплекса. По мере необходимости могут поставляться дополнительные программные модули, расширяющие функциональность пакета.

Все программы комплекса имеют единую структуру, способ доступа к данным и сходный интерфейс пользователя. Отличия определяются спецификой конкретной модели устройства.

Программы пакета обеспечивают следующие основные функции:

  • выдача запросов на устройства РЗА и прием информации;
  • отображение информации в удобном для пользователя формате;
  • предоставление средств для удаленной корректировки изменяемых параметров устройств РЗА;
  • выдача команд управления устройством;
  • автоматизированная загрузка журналов;
  • загрузка графиков аварийных процессов;

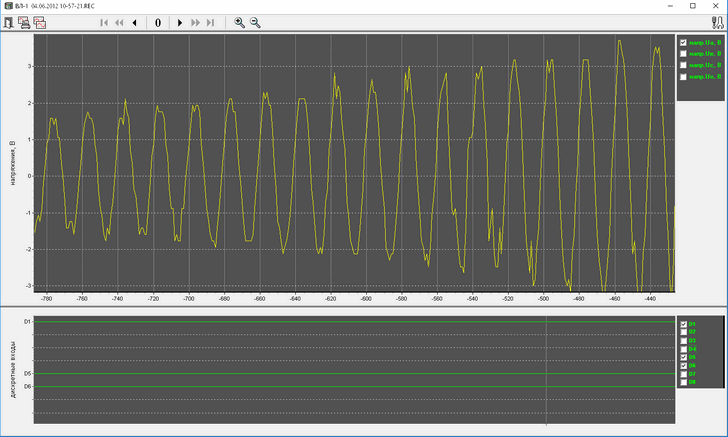

  • просмотр графиков аварийных процессов, вывод их на печать и сохранение в архиве;
  • быстрая настройка конфигурации устройства с использованием типовых шаблонов настройки.



Программы комплекса имеют встроенные средства организации многоуровневой системы разграничения доступа к функциям чтения и записи данных с использованием парольной защиты.

Все операции, связанные с изменением конфигурации устройства, фиксируются в журнале. Записи журнала содержат дату, время, имя пользователя и подробное содержание выполненной операции.

Программы функционируют в среде Microsoft Windows, имеют удобный графический интерфейс и снабжены контекстно-зависимой системой помощи.
