Контроллер МОНО-2 предназначен для телемеханизации Контролируемых Пунктов, оснащённых микропроцессорными устройствами РЗА и небольшим количеством контактных датчиков, а также цепей, которыми можно управлять с помощью реле.

Основная сфера применения — небольшие подстанции в распределительных сетях (ТП, РП), узлы учёта тепла в теплосетях, пункты контроля энергопотребления на промышленных предприятиях.

В феврале 2018 года появилась возможность использовать контроллер МОНО-2 в качестве преобразователя протоколов, позволяющего подключить старые КП Миконт, Сателлит, Сателлит-02 к современным каналам связи, см. статью "Работа с КП Сириус по протоколу МЭК 60870-5-104".

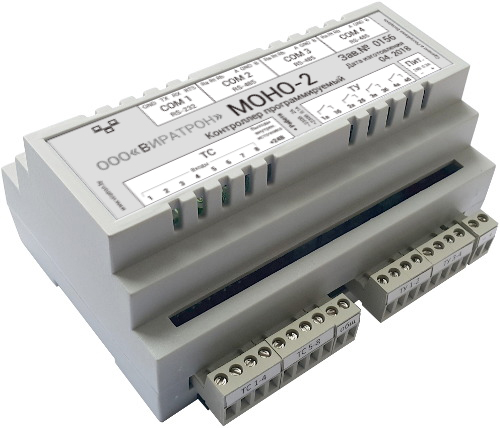

Контроллер МОНО-2 основной вид

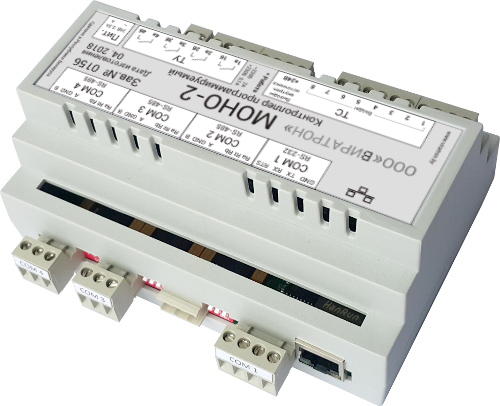

Контроллер МОНО-2 вид сзади

Ключевые особенности и преимущества

Контроллер МОНО-2 имеет моноблочную конструкцию, предусмотрены крепления для монтажа на DIN-рейку 35 мм.

Контроллер МОНО-2 оснащён значительным количеством портов связи: порт Ethernet, 3 порта RS-485 и 1 порт RS-232;

Контроллер запитывают от внешнего источника постоянного тока с безопасным напряжением 24 Вольта.

Контроллер оснащён светодиодными индикаторами активности интерфейсов и логического состояния локальных входов и выходов.

Проводники внешних цепей присоединяют к съёмным розеткам с помощью винтовых зажимов. Розетки имеют ключи,  препятствующие неправильному соединению с контроллером. Замена контроллера при необходимости производится быстро и безошибочно.

Дискретные входы и выходы контроллера снабжены гальванической развязкой от основной схемы.

Технические характеристики

  • Процессор: STM32F207, ядро Cortex-M3, 32 разряда, тактовая частота 120 МГц, сторожевой таймер;
  • ОЗУ: 128 кб;
  • ЭППЗУ (Flash): 1 Мб;
  • 1 порт Ethernet, скорость 10/100 Мбит/с, по витой паре, разъём RJ45;
  • 3 порта RS-485, скорость обмена до 115 кбит/с, оптоэлектронная развязка (0,4 кВ), легко подключаемые цепи смещения и согласования с линией связи;
  • 1 порт RS-232, скорость обмена до 115 кбит/с;
  • Локальный ввод дискретных сигналов (входы телесигнализации - ТС): 8 входов с оптоэлектронной развязкой (1 кВ), со светодиодной индикацией замыкания входных цепей;
  • Встроенный источник постоянного тока для питания входных цепей ТС, с напряжением 24 В и гальванической развязкой;
  • Максимальное суммарное количество обрабатываемых сигналов: 512 ТС, 64 ТИ;
  • Вывод дискретных сигналов (выходы телеуправления - ТУ): 4 выхода с гальванической (релейной) развязкой (2,5 кВ), со светодиодной индикацией включения реле;
  • Коммутируемая мощность: на переменном напряжении 50 Гц до 250 В при токе до 2 А, или постоянное напряжение до 250 В при токе до 0,1 А;
  • Электропитание: от внешнего источника постоянного тока, напряжение 24 В, потребляемый ток до 0,3 А;
  • Условия эксплуатации: диапазон температур от -25°С до +55°С;
  • Габаритные размеры, в мм: длина 139, ширина 118, высота 64;
  • Масса: не более 330 г.

Программное обеспечение контроллера

Программное обеспечение контроллера МОНО-2 работает без операционной системы, напрямую использует все ресурсы контроллера. ПО реализует следующие основные функции:

  • выполняет сбор данных с собственных дискретных входов,
  • ведёт сбор данных с цифровых защит и других микропроцессорных устройств через интерфейс(ы) RS-485,
  • осуществляет передачу собранных данных в один или несколько портов связи,
  • исполняет команды телеуправления,
  • передаёт циклические и спорадические телеизмерения от цифровых защит.

При сборе данных с дискретных входов применяется программная фильтрация дребезга контактов длительностью до 20 мс. Исполнение команд телеуправления реализовано с программным контролем исполнения команды. При передаче собранных данных может выполняться индивидуальный отбор данных под каждый из портов связи.

Реализованные протоколы связи: МЭК-60870-5-104, МЭК-60870-5-101, МЭК-60870-5-103, СИРИУС, MODBUS-RTU, СС-301, СЕ301/303.

Контроллер поддерживает вычитывание журналов системы и журналов аварий с цифровых защит, передачу событий с меткой времени. Также контроллер ведёт собственные журналы событий.

Реализована функция установки времени на цифровых защитах.

Поддерживается дистанционная диагностика, конфигурирование контроллера и обновление программного обеспечения. Имеется возможность передачи конфигурации и файла "прошивки" в контроллер при помощи функции передачи файлов по протоколу МЭК 60870-5-104.

Сервисное ПО для ПЭВМ

Настройка конфигурации контроллера осуществляется с помощью ПЭВМ, с использованием программы «Конфигуратор МОНО2», функционирующей под ОС Windows. Для подключения ПЭВМ к контроллеру используют интерфейс Ethernet. Программа «Конфигуратор МОНО2» поставляется бесплатно.

Доступна дистанционная диагностика текущей работы контроллера через подключение по сети Ethernet. Для этого применяется программное обеспечение «Диагностика МОНО» под ОС Windows. ПО «Диагностика МОНО» платное, поставляется с аппаратным ключом.

Пример монтажа

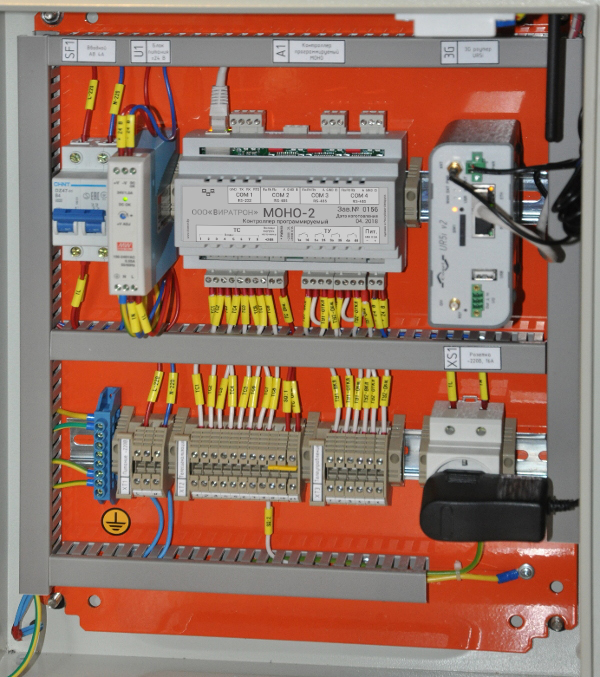

Предлагаем посмотреть, в качестве примера, как выглядит контроллер МОНО-2 в металлическом шкафу, подготовленном к монтажу на объекте.

Все компоненты смонтированы на стандартную DIN-рейку 35 мм, установленную на стальной монтажной плате (оранжевого цвета).

Верхний ряд: сетевой выключатель, блок питания, контроллер МОНО-2, GPRS-роутер UR5i.

Нижний ряд: клемма заземления, клеммы для подвода питания ~220 В, клеммы для подключения ТС, клеммы для подключения ТУ, розетка ~220 В.

 Контроллер МОНО-2 в шкафу
