Программно-технический комплекс (ПТК) ВИРАТРОН предназначен для построения систем телемеханики.

Комплекс позволяет создавать сложные многоуровневые системы, интегрировать подсистемы сбора данных энергоучёта, передавать данные в другие системы. Аппаратура комплекса рассчитана на эксплуатацию в жёстких климатических условиях.

ПТК ВИРАТРОН является проектно-компонуемым изделием. Состав аппаратных средств и программного обеспечения определяют при проектировании комплекса, в зависимости от сложившейся структуры каналов связи, объёмов контролируемых параметров и решаемых задач.

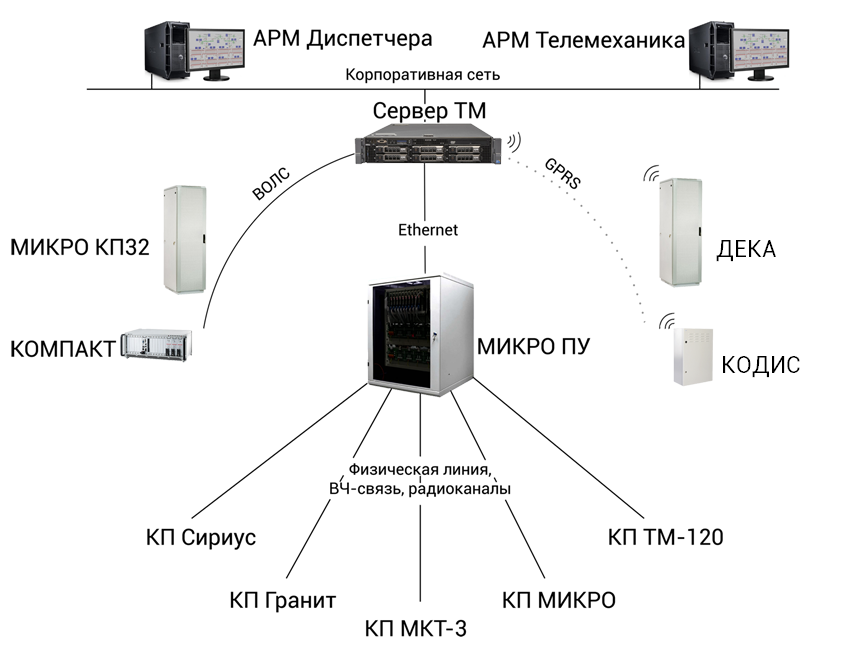

Структура ПТК ВИРАТРОН предоставляет возможности построения системы телемеханики не только по традиционной схеме: объект контроля — контроллер КП — контроллер ПУ — ПЭВМ. Развитие современных цифровых сетей связи позволяет сократить схему до трёх компонентов: объект — КП — ПЭВМ. Все контроллеры: КОМПАКТ, МИКРО, МОНО и КОДИС поддерживают связь по цифровым сетям в протоколе МЭК 60870-5-104, стандартизованном в России и Беларуси. В то же время, контроллер МИКРО КП32 может передавать данные по аналоговым каналам, например, в протоколе МКТ-3 или МЭК 60870-5-101.

ПТК ВИРАТРОН позволяет создавать комбинированные схемы, в которых сочетаются цифровые сети и традиционные каналы связи (телефонные линии, радиоканал, ВЧ-связь), используемые для работы со старыми комплексами, такими как ТМ-120, МКТ-3, Сириус, Гранит, Лисна и т.д. В этом случае в состав комплекса включают контроллер МИКРО ПУ, который в современной системе работает как универсальный преобразователь протоколов. Например, МИКРО ПУ может принять данные от КП МКТ-3 и передать их в ПЭВМ в протоколе МЭК 60870-5-104. Такое решение позволяет продлить жизнь старому комплексу и провести постепенную модернизацию. Программное обеспечение комплекса обладает гибкостью и простотой настройки, поддерживает современные промышленные стандарты и технологии.



Контроллер МИКРО

Контроллер формата MicroPC для организации Пункта Управления (МИКРО ПУ) и Контролируемого Пункта (МИКРО КП32) при больших и средних объёмах собираемой информации.

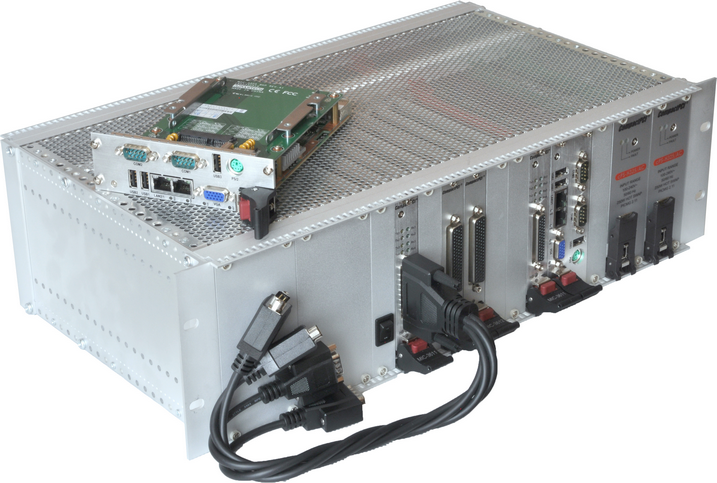

Сервер КОМПАКТ

Сервер формата CompactPCI для организации сервера телемеханики при больших объёмах собираемой информации, с передачей информации по цифровым каналам связи.

Контроллер МОНО-2

Компактный контроллер для организации Контролируемого Пункта, оснащённого разнородными микропроцессорными устройствами и небольшим количеством контактных датчиков и управляемых цепей. Контроллер также может выполнять функцию "концентратора", самостоятельно выполняя опрос дополнительных контроллеров.

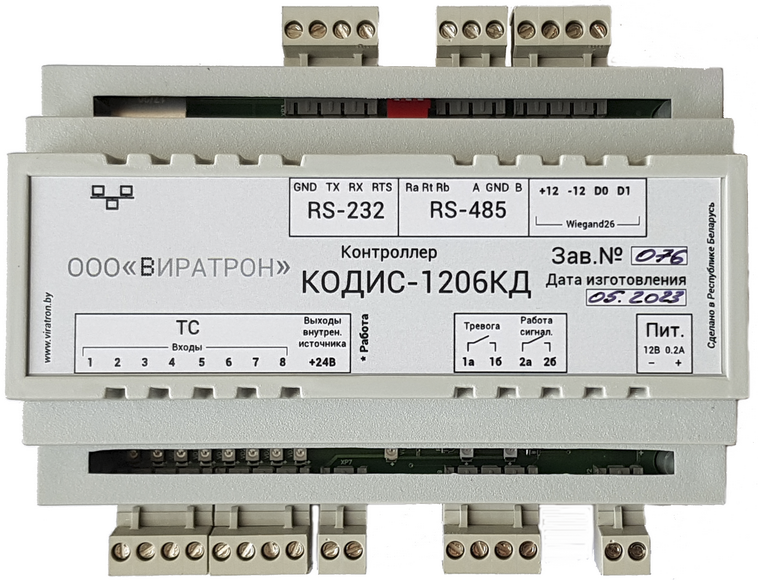

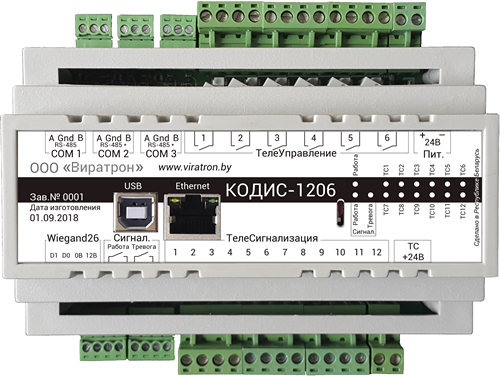

Контроллер КОДИС-1206


Компактный контроллер для организации Контролируемого Пункта, оснащённого микропроцессорными устройствами c протоколом Modbus RTU, электросчётчиками и небольшим количеством контактных датчиков и управляемых цепей. Контроллер также позволяет создать систему контроля доступа.

Шкаф системы контроля и управления доступом (СКУД)

Шкаф СКУД для создания систем контроля и управления доступом на объектах энергетики (ТП, РП) с возможностью контроля ограниченного числа технологических параметров объекта.
