Мы продолжаем совершенствовать контроллер МИКРО КП32, и сейчас коснулись функций ввода телесигнализации и выдачи телеуправления. Основной идеей было создание внешних модулей, которые придут на смену текущим модулям TBI-24/0 и TBI-0/24 для контроллера МИКРО.

Разработаны два новых модуля: модуль дискретных сигналов МДС-24 и модуль релейной коммутации МРК-12. Для их использования больше не нужно применять плату UNIO96 в составе контроллера.

Общие свойства

Оба модуля осуществляют связь с контроллером по интерфейсу RS-485, используя протокол МЭК 870-5-101. Стандартный протокол связи позволяет использовать модули как с контроллером МИКРО КП32, так и для расширения информационной ёмкости контроллеров КОДИС. Большинство модулей сторонних производителей используют для связи протокол MODBUS-RTU, который не позволяет получить точное время срабатывания сигнализации. Сигнализация, передаваемая по протоколу МЭК 870-5-101 с наших модулей, содержит метку времени, поэтому точность зафиксированного времени срабатывания не зависит от времени приёма данных.

Модуль дискретных сигналов МДС-24 и Модуль релейной коммутации МРК-12

Модули имеют одноплатную конструкцию, собраны в полуоткрытых пластиковых корпусах, предназначенных для установки на DIN-рейку. На внешней стороне платы установлены элементы коммутации и светодиодные индикаторы, которые обеспечивают визуальный контроль подачи питания, работы микропроцессора, приёма-передачи по интерфейсу связи, состояния каждого канала ввода или вывода.

Для подключения цепей питания и канала связи модули содержат сдвоенные клеммы. Это облегчает объединение нескольких модулей в одну систему. Для питания используется источник постоянного тока с напряжением 24 Вольта. В схемах питания предусмотрена защита от переполюсовки. Подключение к контроллеру производится с помощью витой пары. Это позволяет избавиться от использования шлейфов, ухудшающих эстетический вид контроллера, и повышает удобство обслуживания.

Модули МДС-24 и МРК-12 могут работать в нескольких режимах. Режим работы для каждого модуля задают в конфигурации контроллера, который при установке связи с модулем передаст ему настройки. Т.о. для конфигурирования модулей не требуется специализированного ПО. На самих модулях устанавливают только сетевой адрес (от 1 до 15) при помощи перемычек "А3 ... А0", см. фото:

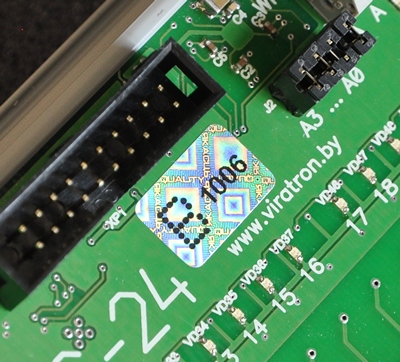

Перемычки Адрес_станции и серийный номер МДС-24

В модулях впервые применена ещё одна новинка: голографические наклейки для определения оригинальной продукции ООО "Виратрон". С этого момента мы будем маркировать такими наклейками все наши изделия, от плат до флеш-карт с нашим ПО.



МДС-24

Модуль МДС-24 содержит 24 канала ввода дискретных сигналов с оптоэлектронной развязкой. Для подключения внешних цепей сигнализации используются 3 группы клемм по 8 каналов и двойная клемма для подключения общего провода. Для запитки сухих контактов сигнализации используется внешний блок питания напряжением 24 Вольта. Полярность общего провода сигнализации может быть любой.

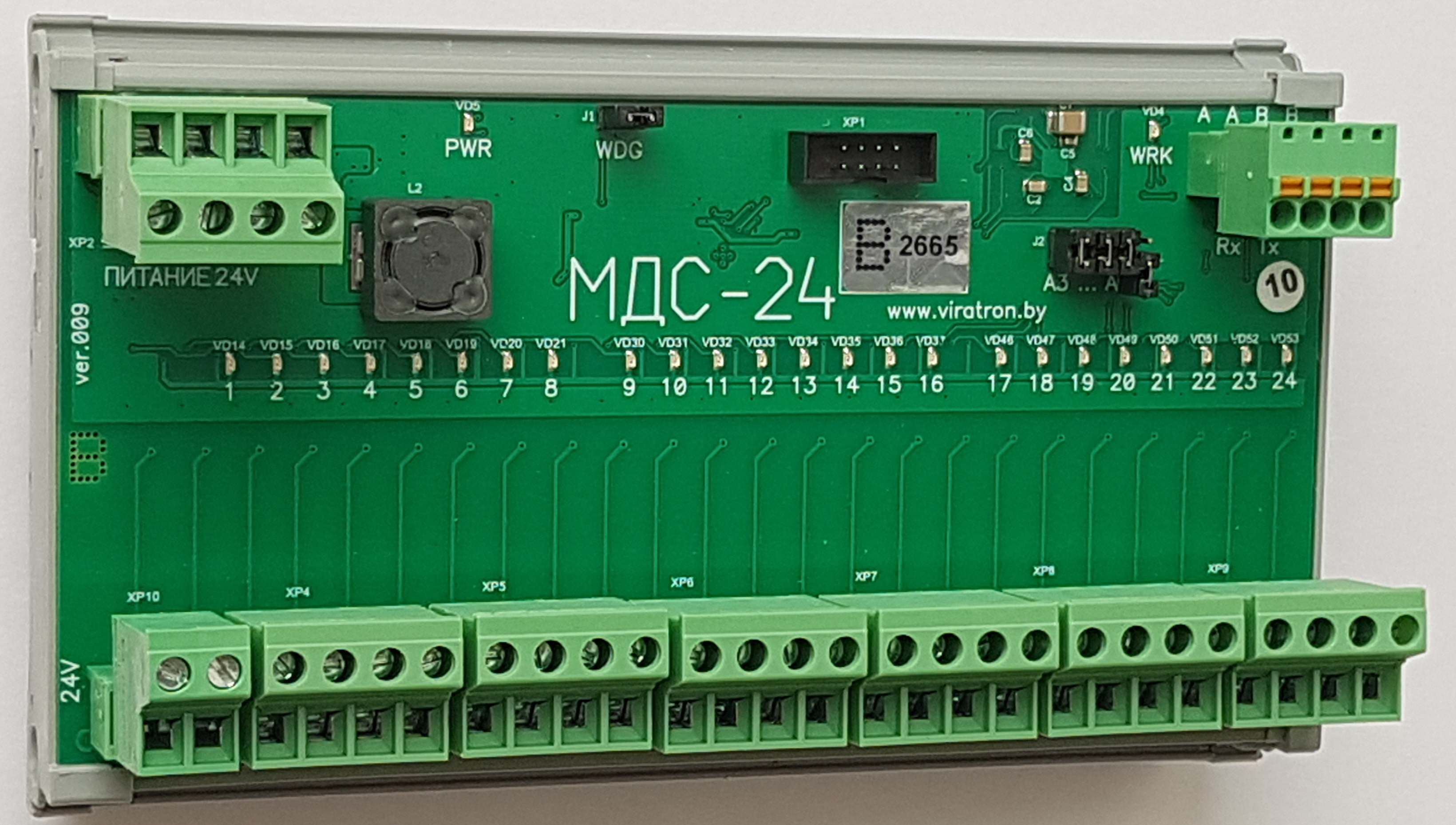

Модуль дискретных сигналов МДС-24

Количество объектов сигнализации, контролируемых модулем, зависит от режима работы. Модуль МДС-24 поддерживает 2 режима:

  • 24 однопозиционных ТС;
  • 12 двухпозиционных ТС.



МРК-12

Модуль МРК-12 содержит 12 релейных выходов для реализации функции телеуправления. Активацию каналов вывода можно контролировать визуально через полупрозрачные корпуса реле и по свечению соответствующего индикатора. Для подключения внешних цепей управления используются 6 групп клемм по 2 канала.

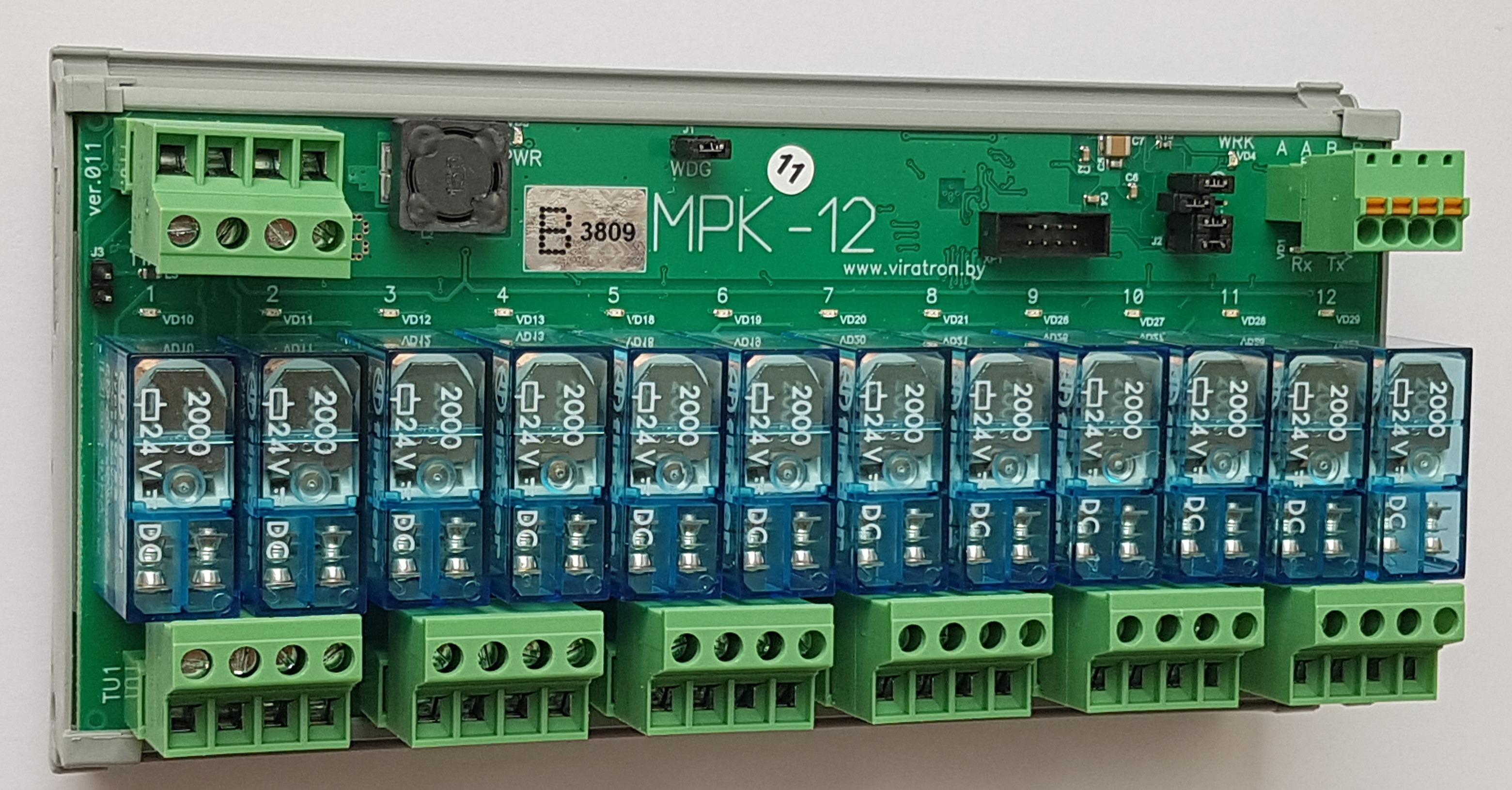

Модуль релейной коммутации МРК-12

Количество управляемых объектов зависит от режима работы модуля МРК-12:

  • 4 объекта ТУ с подтверждением;
  • 6 объектов ТУ без подтверждения;
  • 10 объектов ТУ по однорелейной схеме;
  • 12 каналов дискретных выходов.

При двухрелейной схеме цепей управления каждая группа клемм содержит канал "Включить" и "Отключить" для одного объекта. При режиме "с подтверждением" последние 4 канала модуля выдают разрешающий сигнал, который коммутирует общий провод каждого объекта управления.

При однорелейной схеме последняя группа клемм используется для выбора команды управления, а остальные — для выбора номера объекта. В этом режиме модуль выдаёт управление на 10 объектов, что достаточно для управления АУП.

В модуле установлены реле на 2 группы контактов. Первая группа выведена на выходные клеммы, а вторая группа используется для контроля правильности срабатывания. Контроль состояния выходных каналов осуществляется во всех режимах работы. Модуль способен выдавать на верхний уровень сигнализацию о неисправности выходных цепей.

Нормально разомкнутые контакты реле позволяют коммутировать нагрузку с током до 8 Ампер при переменном напряжении до 250 Вольт.



Модули разработаны и выпускаются ООО "Виратрон". Теперь стало возможным построить контроллер телемеханики МИКРО КП32 полностью из плат нашего производства.
