ШТМ на базе контроллера ОАО "Ратон" выполняет базовые задачи телемеханики, такие как приём сигнализации и выдача управления. Для связи с верхним уровнем обычно используется низкоскоростной канал ТЧ с одним из протоколов Лисна.

Современное развитие систем телемеханики и стоящие перед ними задачи требуют развития возможностей установленных ШТМ. Главной задачей сейчас является переход на скоростные цифровые каналы связи и использование современного протокола связи МЭК 870-5-104. Второй актуальной задачей является увеличение возможностей по сбору информации с контролируемого объекта, в частности, сбор данных с цифровых защит и приборов учёта.

Эти задачи решает модернизация контроллера ОАО "Ратон", предлагаемая ООО "Виратрон".

В программе контроллера МИКРО КП32 реализована совместимость с платами ввода-вывода контроллера ОАО "Ратон". В существующем контроллере производят замену платы процессора на плату CPC10803 с программой МИКРО КП32. При этом внешние цепи ТС и ТУ, подключенные к объединительным платам контроллера, остаются без изменений. В таком виде контроллер уже готов выдавать информацию по цифровому каналу связи с использованием протокола МЭК 870-5-104. Также появляется возможность использовать для связи с объектом канал сотовой связи при установке в шкаф GPRS-модема.

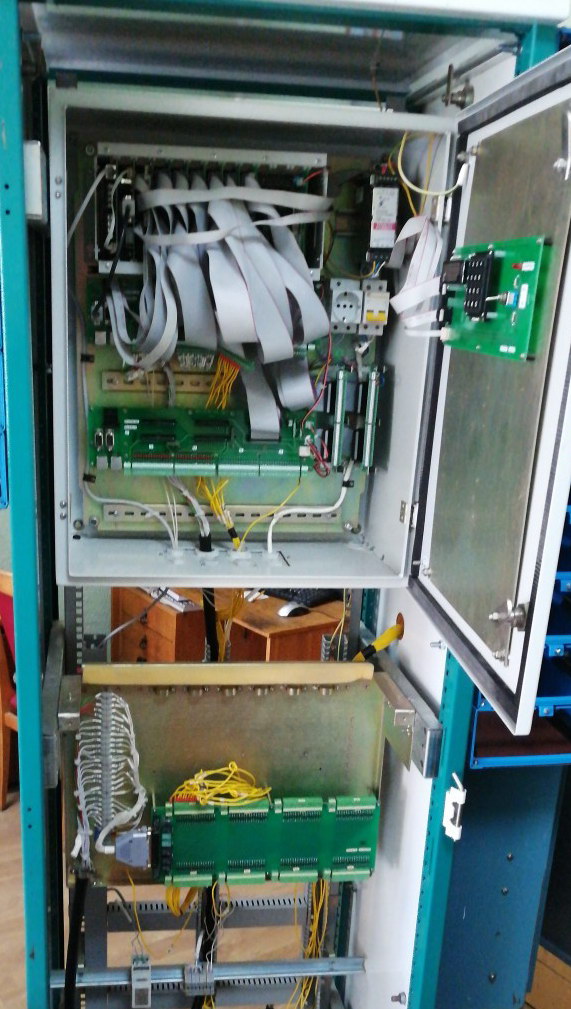

Совместимость программы МИКРО КП32 с контроллером ОАО "Ратон" была протестирована на базе Минской дистанции электроснабжения. В ходе испытаний был опробован максимальный вариант стойки КП1. Проверено получение ТС со всех плат и правильность выдачи ТУ для всех возможных вариантов подключения внешних цепей:

  • 15 объектов ТУ по двухрелейной схеме;
  • 28 объектов ТУ по однорелейной схеме;
  • 112 объектов ТУ по групповой двухрелейной схеме;
  • 96 объектов ТУ по смешанной групповой двухрелейной схеме;
  • 96 объектов ТУ по смешанной групповой однорелейной схеме.

Благодарим наших коллег из Минской дистанции за помощь в проведении тестирования.

При необходимости организации связи через ТЧ-канал в протоколе Лисна требуется дополнительно установить в контроллер плату модема ПВС. Поддерживается установка нескольких модемов для выдачи в разные направления.

Установка в контроллер дополнительной платы ППИ, содержащей 4 интерфейса RS-485, позволяет организовать сбор данных с внешних устройств. Это могут быть микропроцессорные цифровые защиты и электросчётчики.
