Электрические подстанции содержат микропроцессорные устройства разного функционального назначения. На современных подстанциях  для связи с микропроцессорными устройствами РЗА всё шире начинает внедряться протокол связи МЭК61850, использующий технологическую сеть Ethernet. Использование на подстанции такой сети позволяет организовать обмен с устройствами по скоростному интерфейсу взамен традиционных RS-485/RS-232. Это даёт ряд преимуществ, таких как высокая скорость передачи данных, помехоустойчивость и, главное, возможность получать данные устройств спорадически. Кроме устройств РЗА, в технологической сети Ethernet могут работать устройства другого назначения, использующие другие протоколы связи.

С этой целью в контроллер МИКРО КП32, начиная с версии программы функционирования 4.15, были добавлены функции опроса устройств, работающих по протоколам MODBUS-TCP и МЭК 870-5-104. В этом случае контроллер подключается в качестве клиента к устройствам, выполняющим функцию сервера.

Порты опроса устройств по сети Ethernet доступны в контроллере МИКРО КП32 только при использовании платы процессора CPU-304. Сеть с внешними устройствами должна быть подключена только к интерфейсу LAN1 платы процессора.

Для каждого из устройств контроллер выполняет подключение к устройствам, обеспечивает процедуру обмена информацией, включая операции чтения, записи, выдачу общих опросов. Контроллер поддерживает постоянное соединение с устройством и выполняет процедуру переустановки соединения после сбоя.

Использование протокола MODBUS-TCP

Для настройки сбора данных с устройств, работающих по MODBUS-TCP, в ПО Конфигуратор МИКРО КП32 добавлен специальный тип логического порта: "Порт опроса MODBUS-TCP".

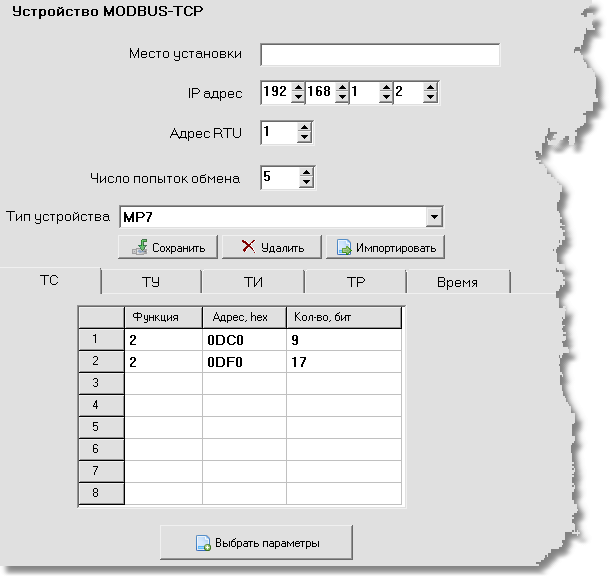

Порт опроса MODBUS-TCP, Панель настроек устройства

Для удобства настройки большинство настраиваемых полей устройства MODBUS-TCP совпадают с аналогичными полями в настройках устройства MODBUS-RTU. Дополнительно для каждого устройства задают его сетевой IP адрес.

Использование протокола МЭК 870-5-104

Для настройки сбора данных с устройств, работающих по протоколу МЭК 870-5-104, в ПО Конфигуратор МИКРО КП32 добавлен специальный тип логического порта: "Порт опроса МЭК 870-5-104". Панель настроек устройства позволяет задать параметры связи с устройством:

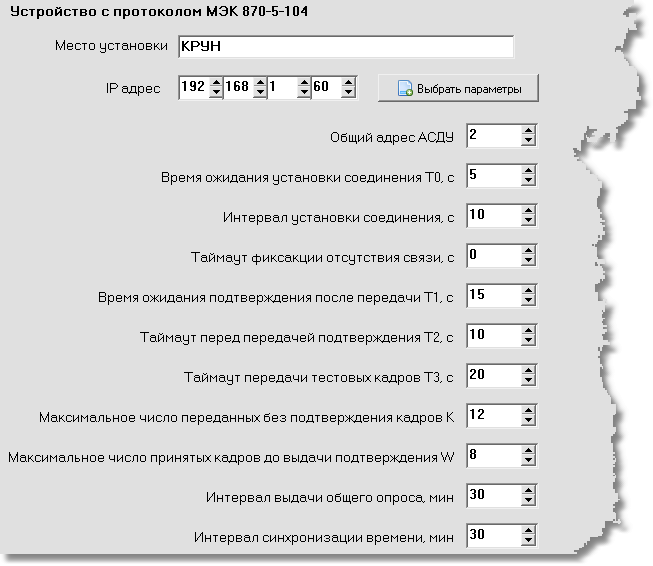

Порт опроса МЭК 870-5-104, Панель настроек устройства

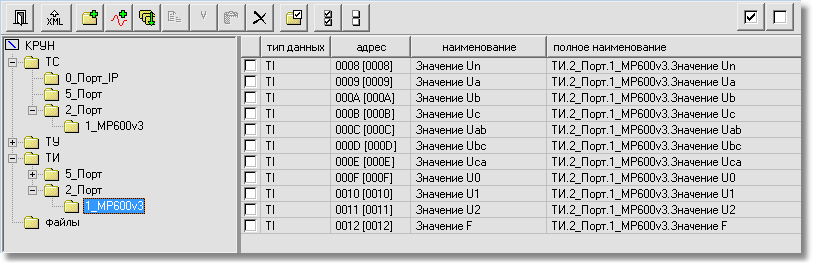

Окно выбора сигналов позволяет как вручную набрать структуру опрашиваемого устройства, так и импортировать структуру устройства, используя полученный от конфигуратора устройства файл XML. При импортировании структуры устройства из файла XML будут автоматически установлены адреса и имена параметров.

Конфигурирование устройств осуществляется как и в ПО МЭК 60870-5-104 OPC-сервер. Конфигуратор для каждого "устройства" создает внутреннюю структуру данных, соответствующую структуре адресного пространства опрашиваемого устройства. Сигналы устройства представляют собой иерархическую структуру, содержащую объекты - переменные виртуального устройства.

В левой части окна находится панель структуры данных опрашиваемого устройства. Допускается произвольное вложение групп сигналов. Также для каждой группы доступно редактирование её индивидуальных свойств.

На правой панели в виде таблицы отображается список параметров, относящихся к выбранному элементу конфигурации. Для каждого параметра отображается тип данных, адрес, наименование и полное наименование параметра, а в первой колонке находится поле выбора параметра. Контроллер выполняет сбор только тех параметров, для которых установлен флаг выбора. Все выбранные параметры будут добавлены в общий список сигналов контроллера и доступны для выдачи на верхний уровень.

Требования к версиям ПО

Для использования функций опроса внешних устройств по сети Ethernet необходимо обновить программное обеспечение:

  • Программу функционирования МИКРО КП32 — до версии 4.15.
  • ПО "Конфигуратор МИКРО КП32" — до версии 7.8.0.
